电子烟的加热载体经历了从棉芯、发热丝到陶瓷发热体的演化发展，目前陶瓷发热体作为主流的雾化芯技术，被广泛应用。陶瓷发热体制造中的一个核心工艺是印刷厚膜发热线路。

什么是厚膜印刷

厚膜印刷是将发热浆料按一定的厚度及形状，印刷在陶瓷基板上，是新型电子烟陶瓷发热体的关键制造工艺之一。

厚膜印刷的工艺流程

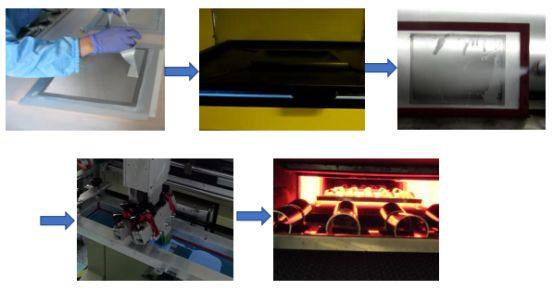

图厚膜印刷工艺流程

印刷压力对膜厚的影响

1. 较高的印刷压力（施加在刮板上的压力）使薄膜厚度（印刷油墨的厚度）变薄

在80度的刮胶硬度下，实验表明刮板压力越大，越容易刮掉从网版上挤出的浆料，导致膜厚变薄。

图1：印刷压力与膜厚变化（刮板硬度80）

2. 低硬度刮胶下，膜厚与印刷压力具有非线性关系：

在刮胶硬度为60度的实验中，膜厚与印刷压力呈现非线性变化。与上图不同，低硬度刮板条件下，薄膜厚度随压力不是线性变薄，当刮板压力大于0.25MPa时膜厚开始增大。一方面压力增大导致刮板加剧挠曲，使得浆料更容易泄漏出来，同时刮板的挠曲降低了刮板的实际角度，也挤出了更多的浆料。

图2：印刷压力与膜厚变化（刮板硬度60）

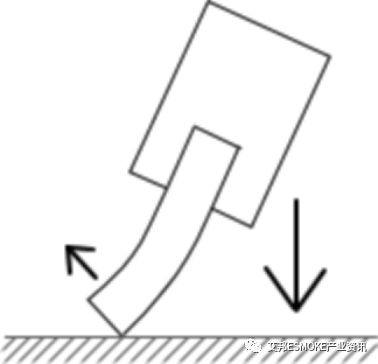

图3：刮刀工作状态

3. 刮板的硬度越高，刮板弯曲的倾向越小，硬度越低，刮板弯曲的倾向越大。但如果刮板硬度极高，就很难挤出浆料，还带来其他不良影响。

设备介绍

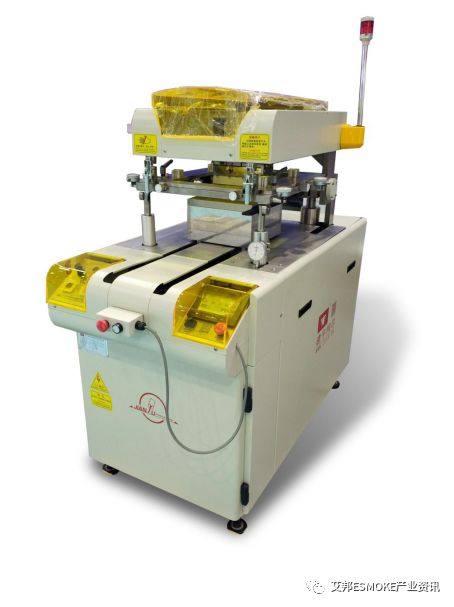

图：JY-IC-150B厚膜印刷机

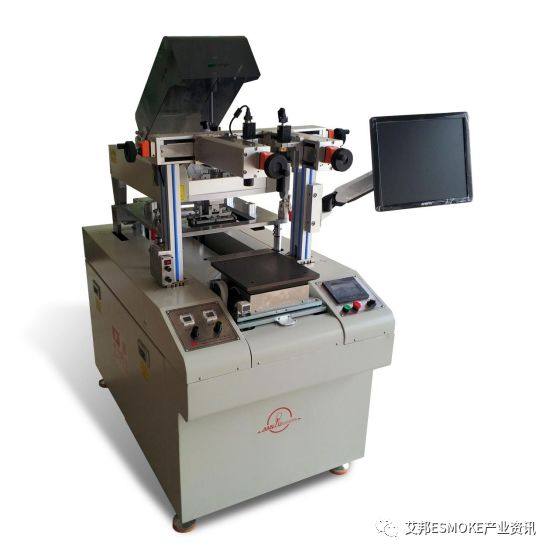

图：JY-IC-150A-CCD自动对位厚膜印刷机

产品应用：广泛用于陶瓷电容、陶瓷电路、滤波器、电位器、介质天线、RFID、汽车油位传感器、张力传感器、空气质量传感器、压力传感器（压阻式、电容式）一体化LED灯头、压电陶瓷元器件、LED陶瓷基板、LTCC、MLCC、滤光片、陶瓷厚膜电路、片式元气件及电子部件印刷工艺制造。

适用于多种HNB发热体厚膜电路印刷

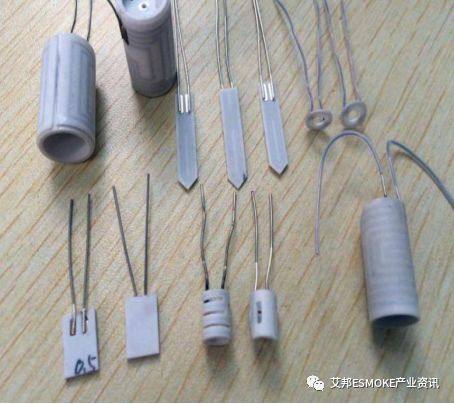

图：陶瓷加热片

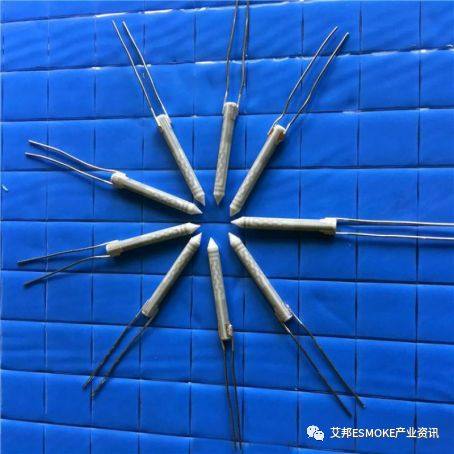

图：陶瓷加热棒

图：陶瓷加热杯等

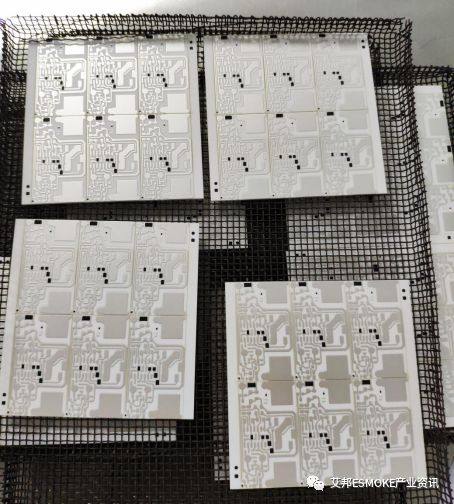

图：功能陶瓷片

公司名称：长沙建宇网印机电设备有限公司

地址：湖南省长沙县中国工程机械产业园7号厂区

网址：www.cjy18.cn

E-mail:244023208@qq.com

电话：133 0849 9980肖生
