The primary components of an e-cigarette PCBA (Printed Circuit Board Assembly) include:

The e-cigarette PCBA, short for Printed Circuit Board Assembly, is the essential electronic component of the e-cigarette,directly influences the e-cigarette's performance, encompassing aspects such as vapor production, flavor, safety, and user convenience.

In simple terms, it involves soldering electronic components—such as chips, resistors, and capacitors—onto a printed circuit board (PCB) using surface mount technology (SMT) or through-hole techniques, resulting in a circuit board assembly with specific functionalities after debugging and testing.

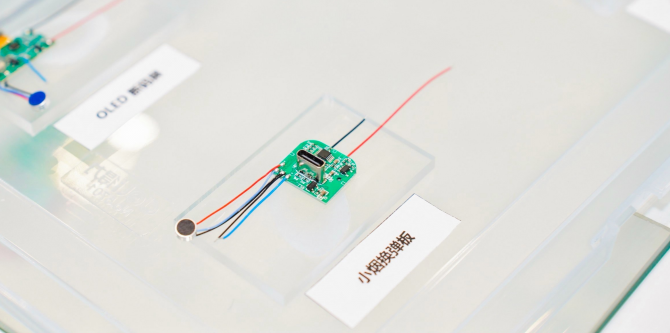

电子烟方案板，鸿南电子

电子烟PCBA主要由以下部分组成：

1. 控制芯片

这是电子烟PCBA的核心部件，负责控制电子烟的各种功能，例如调节功率输出、切换工作模式（如普通模式、温控模式等）、管理电池电量监测等。

不同的控制芯片性能和功能会有所差异，一些高端的芯片还可能具备智能控制、蓝牙连接等功能，以便用户通过手机等设备对电子烟进行更精细的设置和监控。

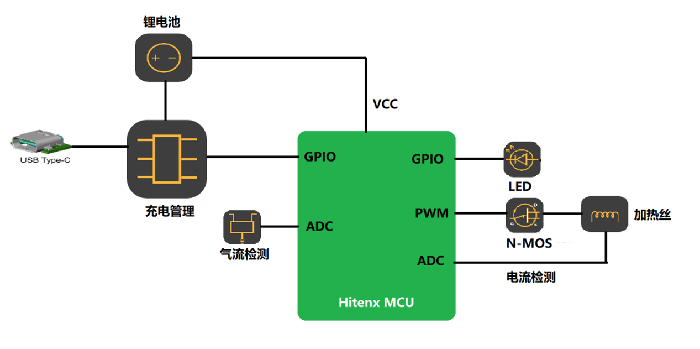

电子烟电路图，Hitenx

2. 电源管理模块

电池充放电保护电路：确保电子烟电池在充电和放电过程中的安全。在充电时，防止过充，避免电池因过度充电而损坏甚至引发安全问题；在放电时，防止过放，当电池电量过低时及时切断电路，保护电池寿命。

电压稳定电路：将电池输出的电压转换为稳定的适合电子烟工作的电压。由于电池在不同的使用阶段电压会有所波动，而电子烟的雾化器等部件需要稳定的电压才能正常工作，所以电压稳定电路非常重要。它可以保证电子烟在使用过程中输出的功率和雾化效果保持稳定。

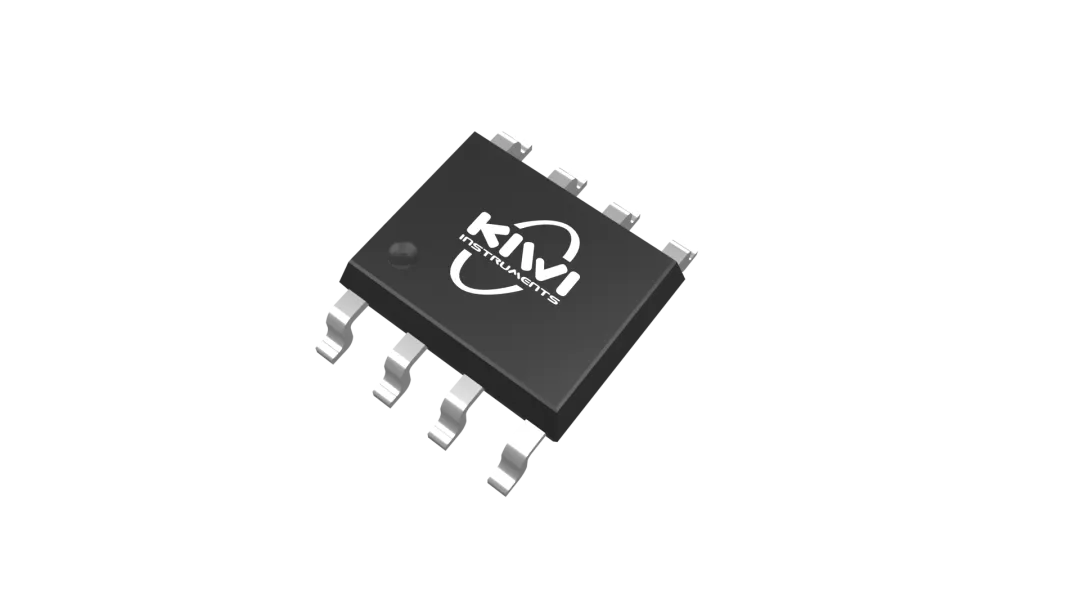

电源管理芯片，必易微

3. 传感器

通常是气流传感器或压力传感器，行业中又叫咪头，进一步分为驻极体咪头和硅咪，用于检测用户的吸气动作。

当用户吸气时，传感器会感知到气流或压力的变化，然后将信号传输给控制芯片，控制芯片再根据这个信号启动电子烟的雾化功能，使烟油雾化产生烟雾。这种设计使得电子烟的使用更加接近传统香烟的吸烟体验，即吸则有烟，不吸则无烟。

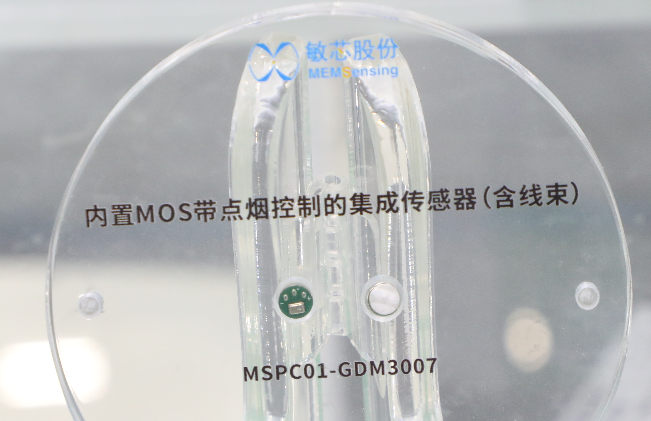

硅咪，敏芯股份

4. 显示屏（可选，目前应用热门）

如果电子烟配备了显示屏，那么PCBA上会有相应的连接电路和驱动芯片。显示屏可以用于显示电子烟的工作状态，如当前的功率模式、电池电量、吸烟口数、温度等信息，方便用户了解电子烟的使用情况并进行相应的调整。

目前主要应用显示屏有LED数码管、TFT屏。

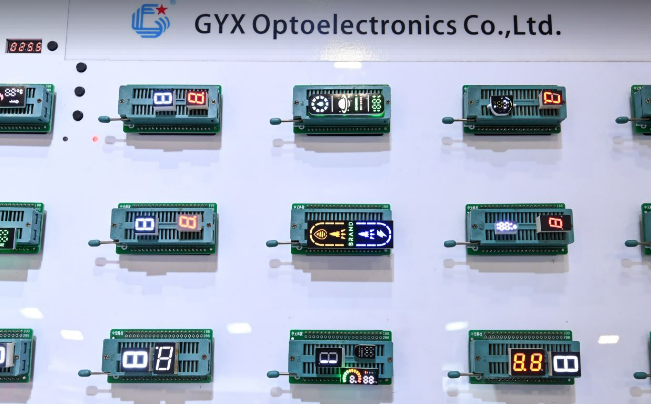

LED显示屏，国冶星

5. 充电接口

这是电子烟与外部充电器连接的接口，常见的有Micro USB接口、Type-C接口等。充电接口通过电路与电池连接，当电子烟需要充电时，外部充电器的电流通过充电接口输入到电子烟内部，为电池充电。

6. 按钮（可选）

部分电子烟会设置一些按钮，例如开关机按钮、功率调节按钮、模式切换按钮等。这些按钮与PCBA上的相应电路连接，用户按下按钮时，按钮会触发电路中的信号，控制芯片根据这些信号执行相应的操作。

7. 温度传感器（可选）

在一些具有温控功能的电子烟中，会配备温度传感器。温度传感器可以实时监测雾化器的温度，当温度过高时，控制芯片会降低功率输出或停止加热，防止雾化器过热产生危险或影响烟油的口感。

8. 其他辅助元件

包括电阻、电容、电感等电子元件，它们起到滤波、稳压、信号耦合等作用，保证PCBA的电路正常工作。

END
