Pure cotton non-woven fabric is highly favored as a wicking material for e-cigarettes due to its excellent liquid absorption, high strength, and eco-friendly properties. The chemical structure of cotton fibers grants them remarkable absorbency and durability, which directly influences the atomization effect of the vaporizer and the flavor of the e-liquid. Significant variations in oil retention, wicking speed, and heat resistance exist among pure cotton non-woven fabrics from different origins and processes, impacting the overall user experience. For instance, U.S. cotton excels in saturated absorption and wicking rate, while other types, such as cotton-linen blends, also perform well under specific conditions. Thermogravimetric analysis reveals that the decomposition temperature of pure cotton non-woven fabric reaches up to 360°C, exceeding the heating temperatures of e-cigarettes (200°C-300°C), thereby effectively preventing the "burnt wick" phenomenon and ensuring an enhanced vaping experience and extended lifespan of the atomizer.
纯棉无纺布是电子烟导油材料的一种，具有高导液性、高强度、天然环保等优点。
棉纤维大分子的化学结构是由β-D葡萄糖彼此以1,4-苷键联结而成（见图1），具有高聚合度和高结晶度，故具有较高的强度，同时结构上的羟基也使棉具有高吸水性。

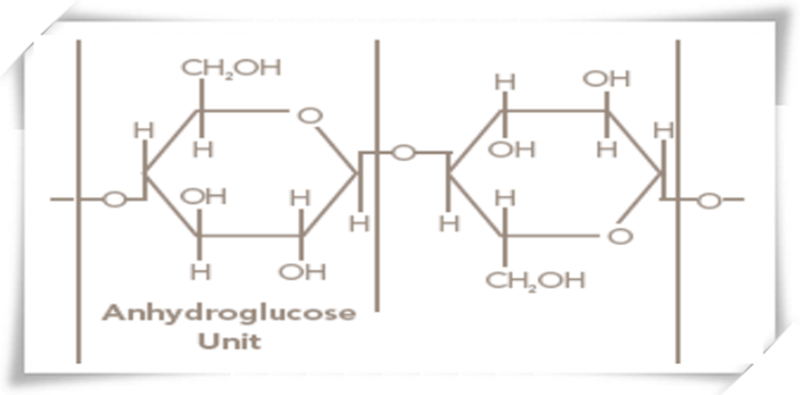

图1-棉纤维结构
由于其产地、材质、工艺上的不同，纯棉无纺布会出现储油量、导油速度、耐高温等方面的差异，而这些特性又直接影响雾化器对烟油的雾化效果，对烟油口味的还原度区别很大。
表1-纯棉无纺布性能参数及口感
| 序号 | 导油材料 | 饱和吸附量（g/g） | 导油速率
（s） |
口感 |
| 1 | 纯棉无纺布（美棉） | 10.29 | 37.02 | 香气好，饱满好，细腻 |
| 2 | 纯棉无纺布（巴西棉） | 11.27 | 30.61 | 香气差 |
| 3 | 纯棉无纺布（墨西哥棉） | 7.72 | 37.39 | 香气差 |
| 4 | 棉麻水刺 | 8.68 | 62.335 | 香气好，饱满 |
| 5 | 全棉平纹交叉 | 7.43 | 57.73 | 饱满 |
| 6 | 全棉直铺 | 9.53 | - | 炸油、飞油 |
表数据来自 恒信CNAS实验室
由表1可见，不同的生产工艺会对导油率、口感都会造成较大影响；且不同产地的棉纤维的口感也不一样。
在抽吸电子烟过程中，一旦出现供油不足，会导致导油材料干烧。而如果导油材料的耐热性不好，就会出现“糊芯”现象，严重影响抽烟者的体感和雾化芯的寿命。因此对导油材料进行耐热性能分析同样十分必要。
热重分析是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性。采用动态法分析，即同时进行热重分析曲线和微商热重分析，得到相应的曲线，分析得出材料的热稳定性与温度变化的关系。
表2-不同材料样品性能指标对比
| 序号 | 导油材料 | 饱和吸附量（g/g） | 导油速率（s） | 分解温度
Td（℃） |
| 1 | 纯棉无纺布1号 | 8.79 | 40.18 | 356.85 |
| 2 | 纯棉无纺布2号 | 9.32 | 59.59 | 361.70 |
| 3 | 彩棕棉 | 8.35 | 24.95 | 362.11 |
| 4 | 汉麻 | 6.78 | 62.81 | 366.32 |
表数据来自 恒信CNAS实验室
从表2可知：纯棉纤维无纺布的饱和吸附量大，耐热性好，分解温度达到360℃，而电子烟的加热温度为200℃-300℃。因此，选用分解温度高的纯棉无纺布不容易糊芯。
原文始发于微信公众号（雾化科技展）：The Application of Pure Cotton Non-Woven Fabric in E-Cigarette Wick Materials.
电子雾化与HNB产品都是新型电子产品，结构虽小，却融合应用多种材料、表面处理、芯片电子等技术工艺，而且雾化技术一直在不断更迭，供应链在逐步完善，为了促进供应链企业间有一个良好的对接交流，艾邦搭建产业微信群交流平台，欢迎加入；Vape e-cigarettes (VAPE) and Heat-Not-Burn e-cigarettes (HNB) are both emerging electronic products. Despite their compact size, they integrate various materials, surface treatment technologies, chip electronics, and other advanced technical processes. Moreover, atomization technology is constantly evolving and the supply chain is being progressively perfected. To facilitate good communication and networking among supply chain enterprises, Aibang has established an industry WeChat group communication platform and warmly welcomes interested enterprises to join.
English
Chinese
