常见的雾化器是采用电阻加热技术，通过陶瓷雾化芯中的电阻发热丝来产生热量，而激光加热是一种小众且极具开发挑战的技术，据悉，目前海外有一款CBD雾化器是采用该路线。

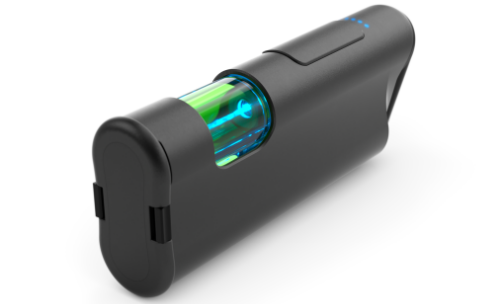

据Lumenary网站显示，Beam是世界首款采用激光加热技术的低温CBD雾化器，它使用光来传导热量，没有金属或电子元件浸泡在浓缩物中，可以产生极度纯净的雾化气溶胶。它在美国加利福尼亚州被设计和组装。

一、激光加热雾化器结构组成

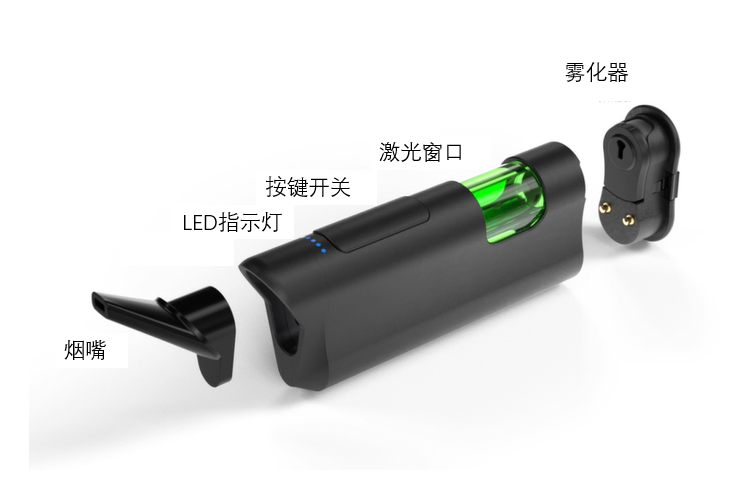

据资料显示，该雾化器由烟嘴、激光加热主机、雾化器组成，其中，雾化器位于底部，有一个看起来类似陶瓷杯的组件。

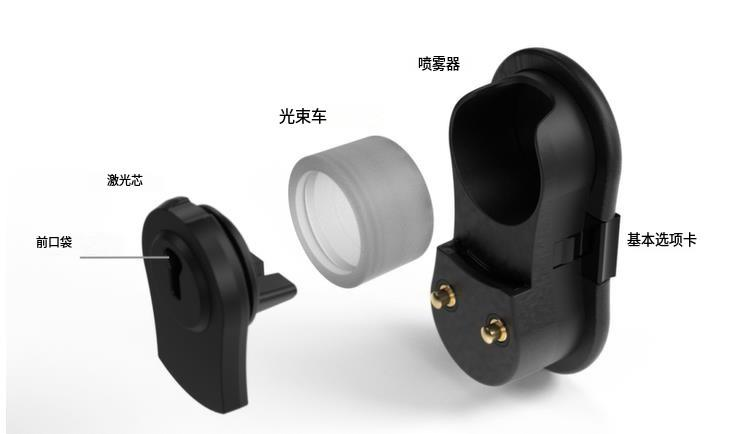

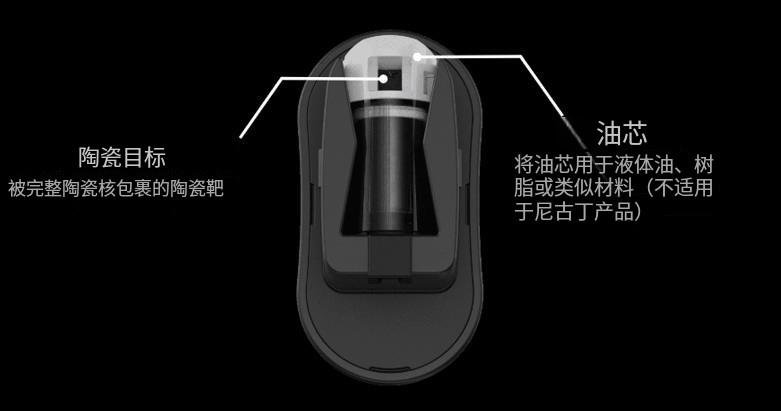

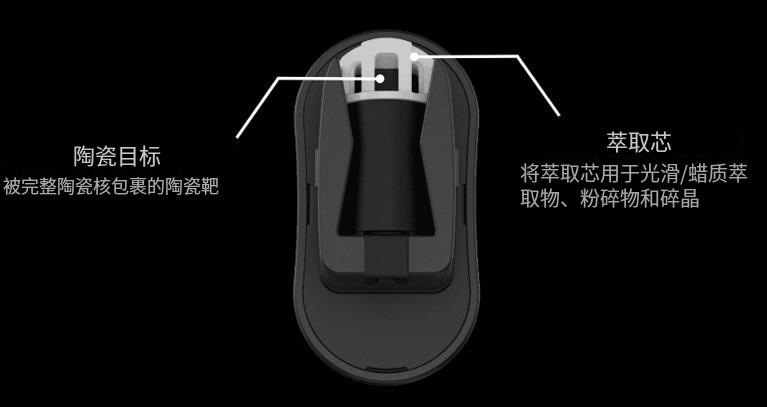

上面拆解图是2020年发布的，最新的线上可查询动态是2024年7月，看起来它的雾化器新开发了两个类型，一类是加热雾化油状物质的，另一类是加热干状/蜡质物质。白色部分是雾化加热仓，黑色部分是存储仓。

二、激光加热技术原理

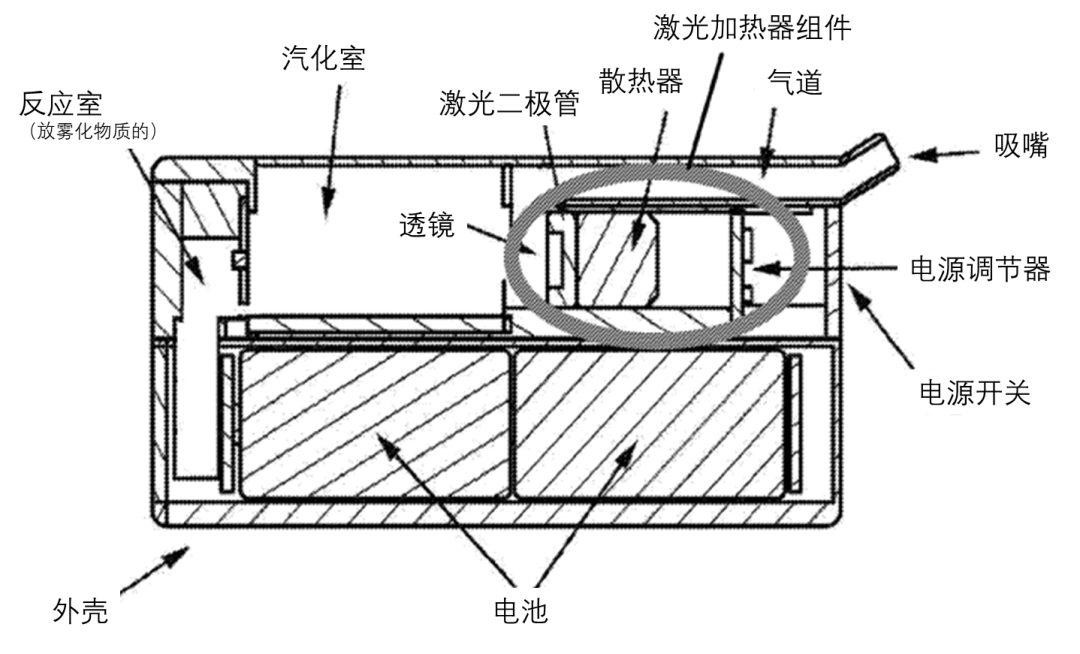

Lumenary的专利显示，激光加热器组件包括电源、激光源、透镜和反应室。透镜设置在光路内。

其工作原理是，光线从激光源出发，沿光路传播，经过透镜折射，最终以能量适中的形态射在雾化物质上，进行雾化加热。

图源自US20210137166A1

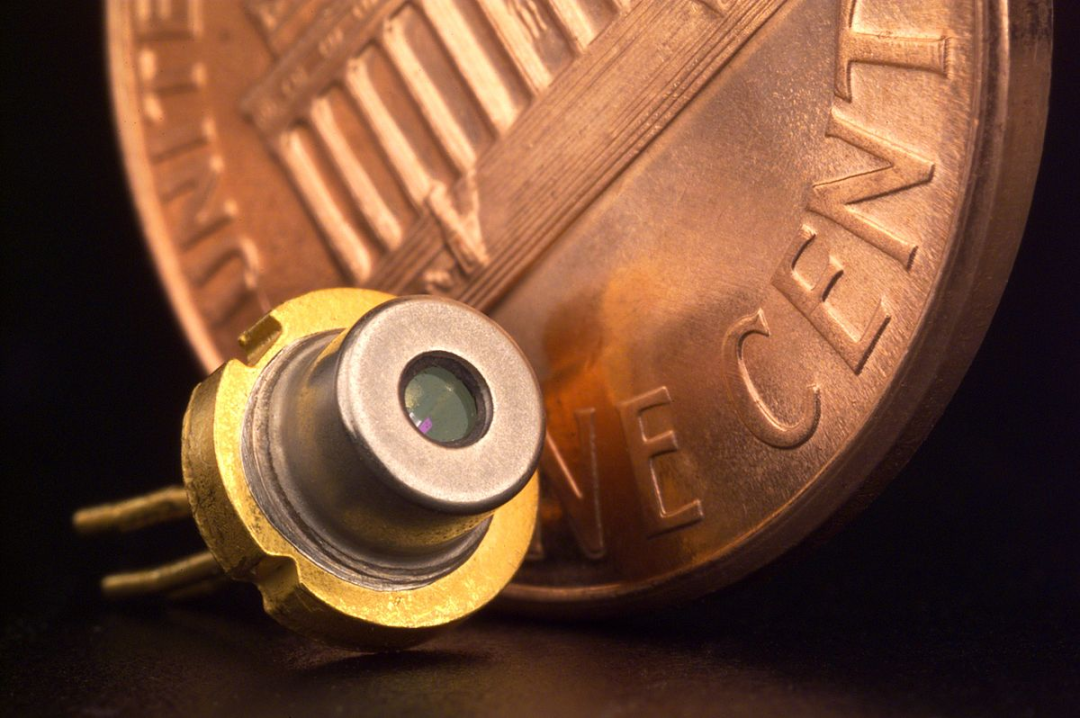

其中，激光二极管(LD)是一种激光产生器，其工作物质是半导体，属于固体激光产生器，大部分激光二极管在结构上与一般二极管相似。

由于激光二极管的运作中，电子的能量转变过程只涉及两个能阶，没有简介带隙造成的能量损失，所以效率相对高。

图源自wikipedia

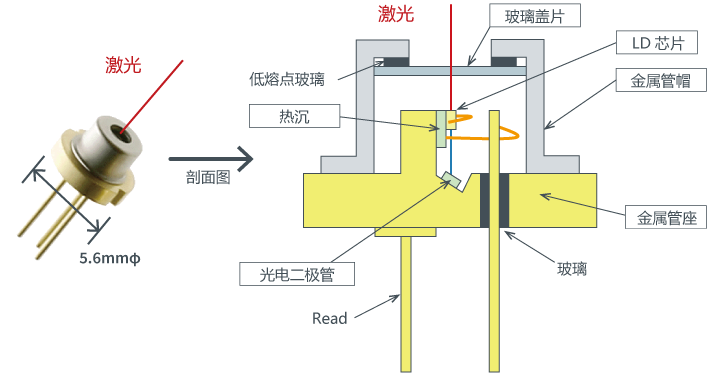

激光二极管主要由透明盖片、LD芯片、金属管帽、金属管座、Pin针、光电二极管和热沉等结构组成。

• 透明盖片：用于防止灰尘进入内部，保护激光二极管。
• LD芯片：是激光二极管的核心部分，用于发射激光。LD芯片内部包含半导体材料，通过掺杂形成PN结，实现粒子数反转并产生激光。
• 金属管帽：保护内部结构组件，防止外部物理损伤。
• 金属管座：用于固定内部结构组件，确保整体结构的稳定性。
• Pin针：连接内外电路，提供电能。
• 光电二极管（PD）：用于检测激光功率，实时稳定功率，防止激光二极管因过热而损坏。
• 热沉：用于散热，确保激光二极管在工作过程中保持适宜的温度。



图源自rohm.com

三、激光二极管的发热功率概念与影响因素

激光二极管在工作时确实会产生热量，但其主要功能并不是用来直接加热物件，而是将电能转化为激光能量。然而，激光二极管产生的热量以及激光束本身在照射到物体时可能产生的热效应，可以被间接利用来加热物件。

这个热量被称为激光二极管的发热功率，它与激光二极管的输出功率、工作电流、工作温度等因素有关。

• 输出功率：激光二极管的输出功率越高，产生的热量越多，发热功率也就越大
• 工作电流:：激光二极管的工作电流越大，通过器件的电能损耗也就越大，从而导致发热功率的增加。
• 工作温度：激光二极管的工作温度对发热功率也有很大影响。一般来说，工作温度越高，激光二极管的发光效率越发热功率也就越大。低，
• 聚件材料和结构：激光二极管的材料和结构对其发热功率也有影响。例如，采用半导体材料制作的激光二极管，由于具有较高的热导率，可以有效地降低发热功率。

总结

通过以上资料整理，发现了激光加热技术可通过激光二极管产生激光，激光再照射在雾化物质上，最终实现雾化效果。当然，这只是一种推测，仅供参考，实际应用技术路线如有雷同，纯属巧合。

激光加热技术的优点是非接触式加热，避免了加热元件带来的污染可能性，同时，缺点也很明显，首先是加热效率相对来说不高，其次是成本，该雾化器目前造了500台纪念限量版，一台卖199美金，可想而知成本并不低。
