3D打印技术在电子烟领域应用：金属模具、陶瓷雾化芯、产品开发等

3D打印，又叫增材制造，是通过材料逐渐累加的方法制造实体零件，具有快速成型、复杂成型、定制化制造、减少装配、减少研发周期等优点。

随着材料、工艺的发展成熟，3D打印技术不再“高高在上、遥不可及”，而是逐渐深入各行各业，这其中就包括电子烟行业。

3D打印技术的材料主要有金属、陶瓷、塑料，对应的，在电子烟行业中被应用于模具、雾化芯、产品开发等方面。

1.3D打印电子烟油杯模具

电子烟塑料外壳的材料基本都属于高温料。

• PCTG：260-280℃

• PPSU：370℃

• PC：270-320℃

注塑成型过程中，90%左右的问题都是因为模具冷却效果不及预期。高温料就更容易出现温度引起的注塑成型问题，所以在电子烟塑料外壳的注塑模具中，对冷却水路的设计要求比一般产品更高。

电子烟塑料外壳属于深腔型模具，而且型腔面截面积随着深度的增加而减小。这种深腔型模具很难用传统水路加工方式制造，一般只是做冷水井，但空间有限的模仁内冷水井孔径很小，深度较浅，效果不是很明显。

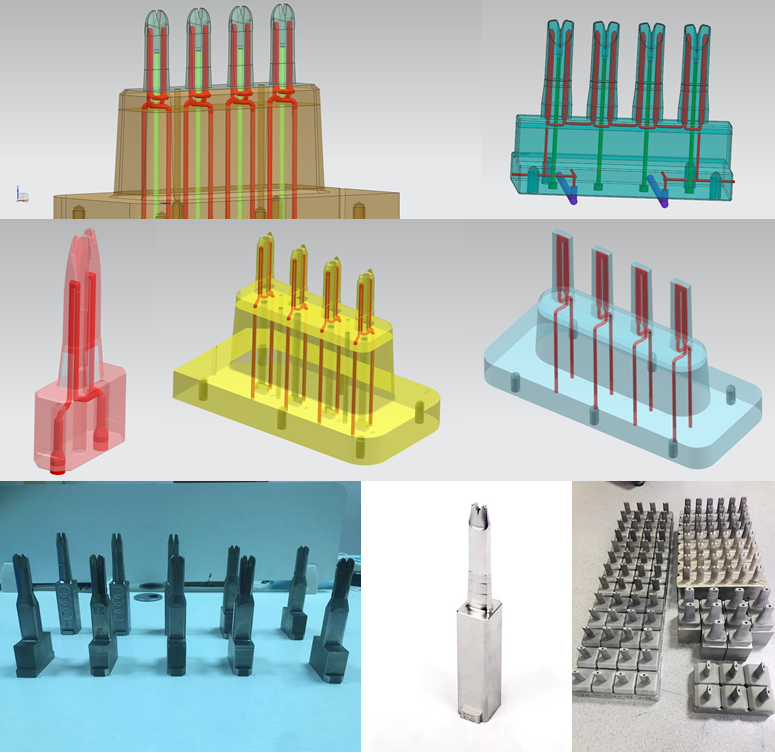

3D打印随形冷却流道的设计思路是将冷却水道紧附于模具型腔表面，随模具型腔形状变化而改变。应用3D打印随形冷却流道，模具的冷却效率得到提高、冷却的均匀度也被相应改善。

3D打印模具能够根据模具的形状，布置随形水路，让产品面达到充分冷却平衡，从而大幅度解决产品因为冷却不均导致的问题，提高电子烟油杯生产效率，极大地提高产能，且能有效的提高模具的寿命。

图 宁波匠心

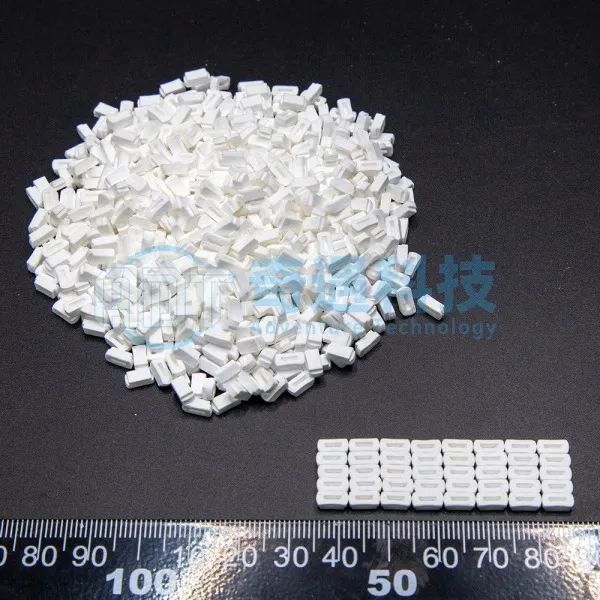

2.3D打印陶瓷雾化芯

奇遇科技团队和国内头部电子烟厂家进行了深度合作，联合开展“陶瓷雾化芯+3D打印”的新应用，有望将高速3D打印技术应用于制备电子烟雾化芯，为雾化芯生产厂家带来全新的解决方案，解决陶瓷雾化芯在生产上效率低、质量不可把控、材料浪费的痛点。

奇遇科技3D打印机搭载4K光机，光机精度达0.05mm，所生产的雾化芯实现了孔隙率＞55%、孔径10-50μm可调的精细程度，一天可打印上万颗雾化芯，可随时根据设计要求制造极为复杂的形状结构。

3.3D打印缩短产品开发周期

伴随全球市场巨大成功的，除了强大的技术能力，还有强大的设计力。电子雾化产品具有类消费电子产品的特征，客群更为年轻化，在消费网络化、全球化的当下，消费者的偏好越来越多元化，产品更新也越来越快。

这要求工业设计部门以更高的效率开展设计和验证，而3D打印技术快速响应、一件起做的特性，是产品设计验证的理想工艺。

最初，基克纳是通过第三方3D打印服务商来制作产品原型，该方案帮助ID团队大大缩短了设计验证周期。

但很快，随着产品SKU的增多、产品更新速度的加快，该种方式的弊端迅速显现，单次打印服务需要2-3天时间已经变得不可接受。

随着公司规模和行业影响力的不断扩大，产品设计逐渐成为行业风向标，设计的保密性也被提上议程，外发3D打印的潜在风险越来越高。

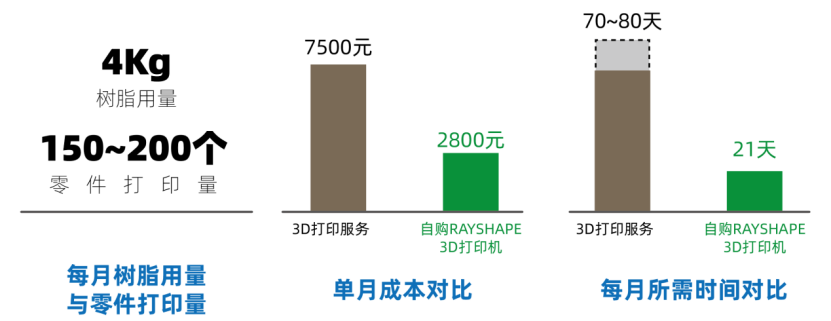

基于以上因素，基克纳ID团队考虑自购3D打印机。打印一版雾化器外壳只需要3小时左右，加上图纸的修改时间，一天至多可以对产品进行两次设计迭代。

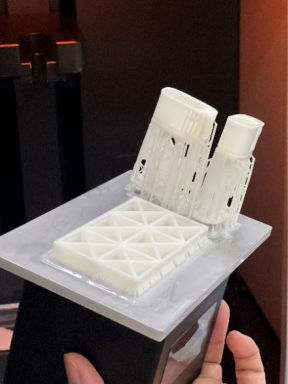

采用铼赛Shape 1 HD打印的雾化器外壳

由此可见，3D打印技术在电子烟行业的应用在一定程度上促进了行业产品、技术的创新与发展。
