电子烟网芯发热丝工艺趋势：蚀刻用最多，冲压有未来，编织有潜力

网芯发热丝是电子烟雾化芯的一种，具有雾化面积大、效率高、还原度高、爆发力强、出雾量大等特点，早期主要应用于大烟雾设备，如今还被应用于大口数一次性小烟上。

今天来简单聊一下网芯发热丝的制备工艺，目前了解到的有三种：蚀刻、冲压、编织。

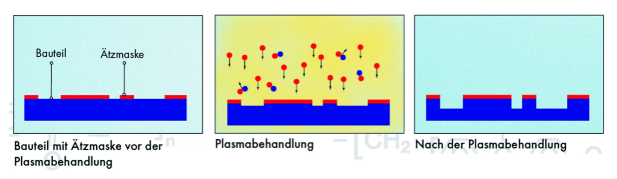

蚀刻：也称光化学蚀刻（photochemical etching），指通过曝光制版、显影后，将要蚀刻区域的保护膜去除，在蚀刻时接触化学溶液，达到溶解腐蚀的作用，形成凹凸或者镂空成型的效果。

工艺制程：开料—清洗—涂布—曝光—显影—蚀刻—换膜—退膜—检验—包装

电子烟网芯发热丝工艺趋势：蚀刻用最多，冲压有未来，编织有潜力

蚀刻网芯发热丝，江西古力新材料科技有限公司

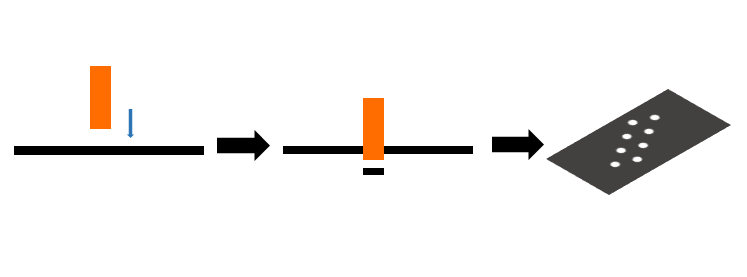

冲压：是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法，可以获得冲孔、折弯、卷圆、拉深等形状。

工艺制程：开模—冲孔—整平—切割—剪边—清洗—后加工（焊接、折弯、表面处理等）

电子烟网芯发热丝工艺趋势：蚀刻用最多，冲压有未来，编织有潜力

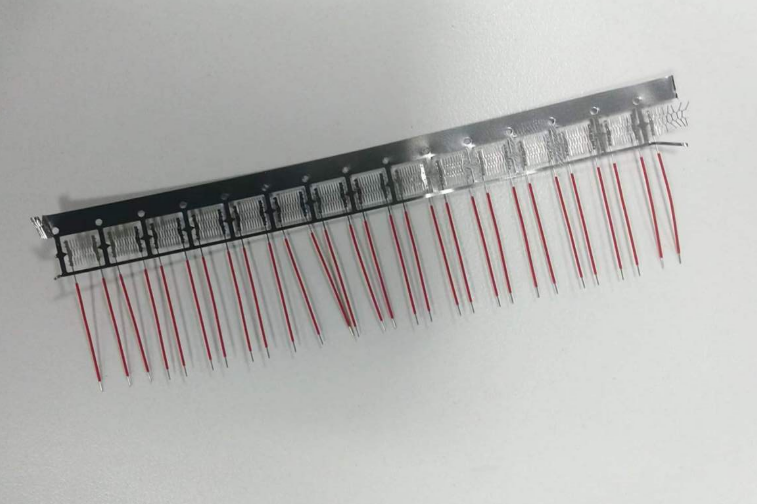

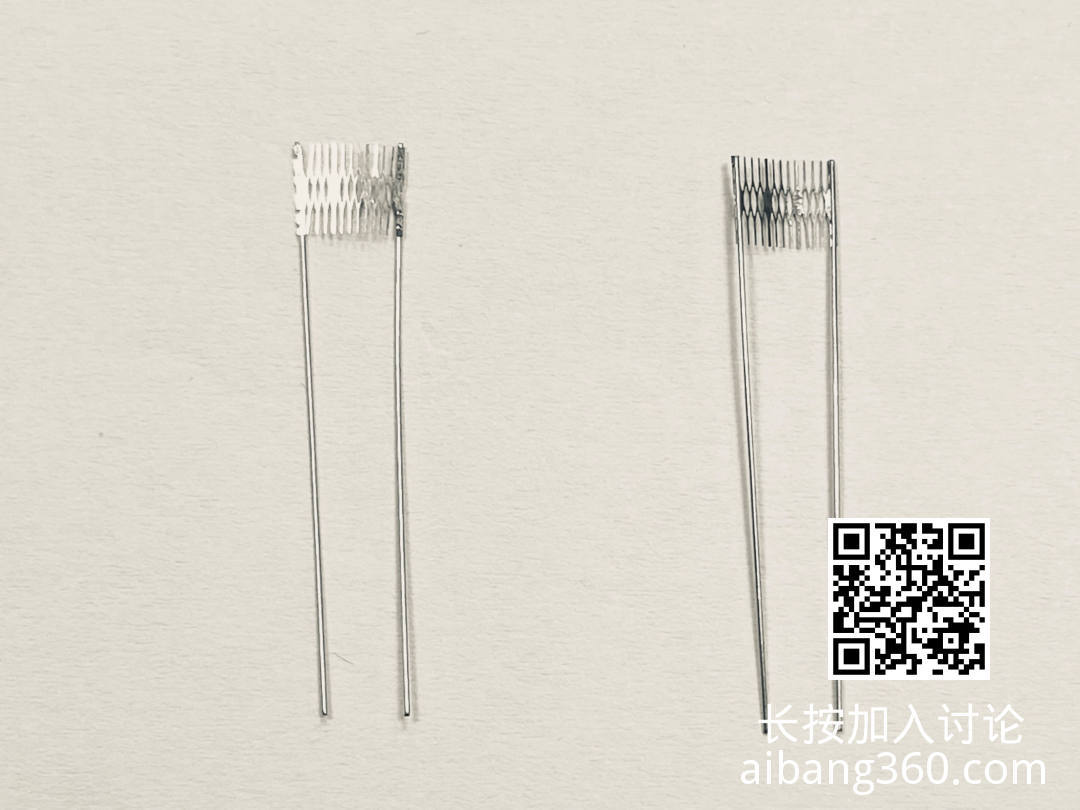

冲压网芯发热丝，图源自 aibang360.com

编织：顾名思义，就是金属丝相互交叉织成网孔。据行业人士介绍，IQOS VEEV 搭载的网芯就是编织网。

工艺制程：线材拉拔—编织—清洗—后加工

电子烟网芯发热丝工艺趋势：蚀刻用最多，冲压有未来，编织有潜力

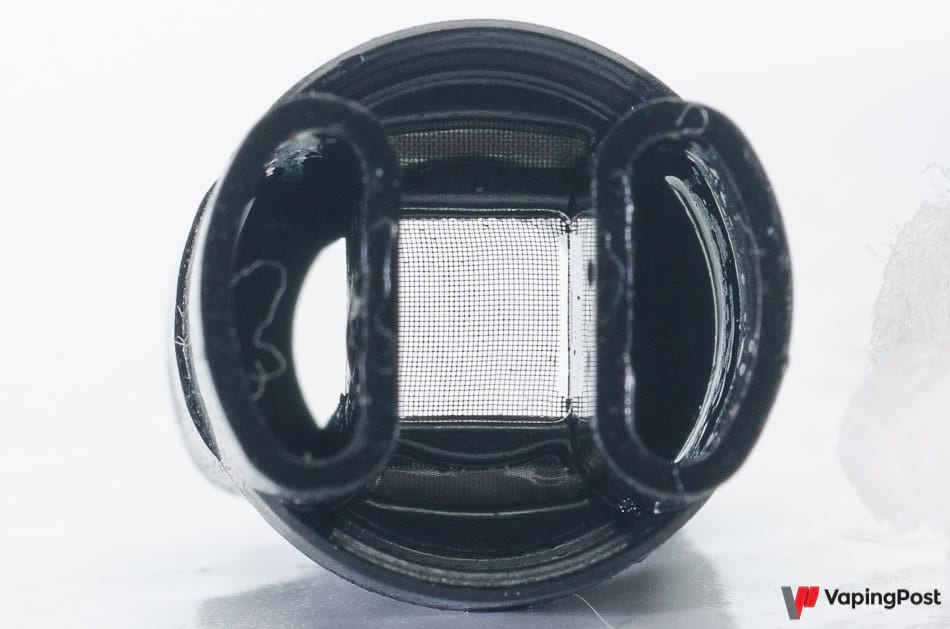

IQOS VEEV 网芯，图源自VapingPost

三种工艺制备的网芯发热丝区别

据了解，三种工艺所制备的网芯发热芯主要有以下区别：

蚀刻片目前应用最多，优势在于前期打样交期更快，可以随时灵活调整阻值和电路，缺点是成本高，阻值误差容易偏大；
冲孔网目前用的也比较少，但未来有望成主流，因为冲孔的成本更低，精度更高，产能爬升也更快，但是前期开模周期比较久，线路无法灵活调整；
编织网目前行业内用的非常少，成熟稳定的供应商较少，像IQOS VEEV那种编织网的雾化效果和发热均匀度是最好的。

总结一句话就是蚀刻用最多，冲压有未来，编织有潜力（最少见但效果可能最好）。

来源：艾邦360社区素材及网络，烟弹科技、江西古力新材料等企业给予部分技术支持，文中工艺制程仅供参考，不代表实际相关厂商工艺细节。
