发热丝是电子烟最重要的核心部件之一,它决定了电子烟许多重要性能。

 组件种类

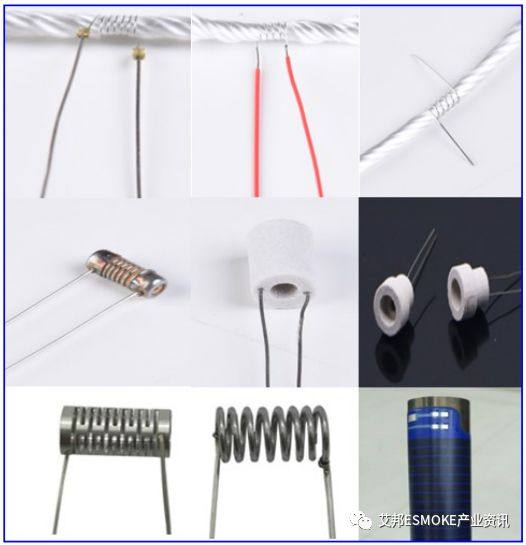

发热丝组件的种类可分为:

  • 铆接发热丝组件;

  • 碰焊发热丝组件;

  • 简易绕线发热丝组件;

  • 弹簧圈(鹦鹉螺发热丝)组件;

  • 陶瓷芯发热丝组件;

  • 发热片发热组件。

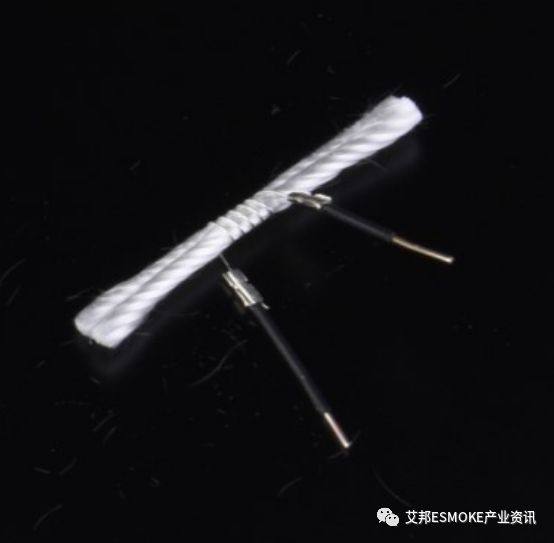

一、铆接发热丝组件

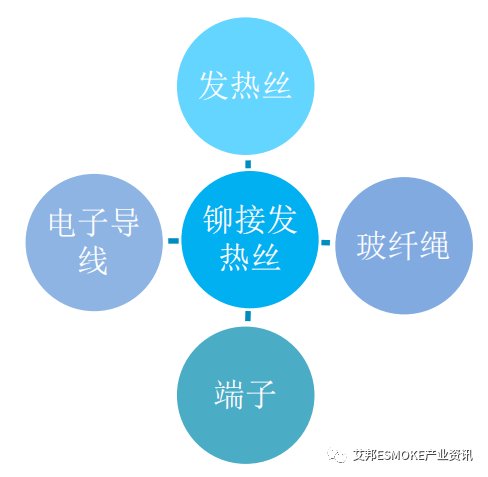

1. 物料构成

2. 应用场合:

各种小烟、连体烟、Tank雾化器中

3. 特点:

优点:结构牢固、抗弯折、阻值稳定

缺点:端子占用一定的空间,设计时需注意尺寸考虑

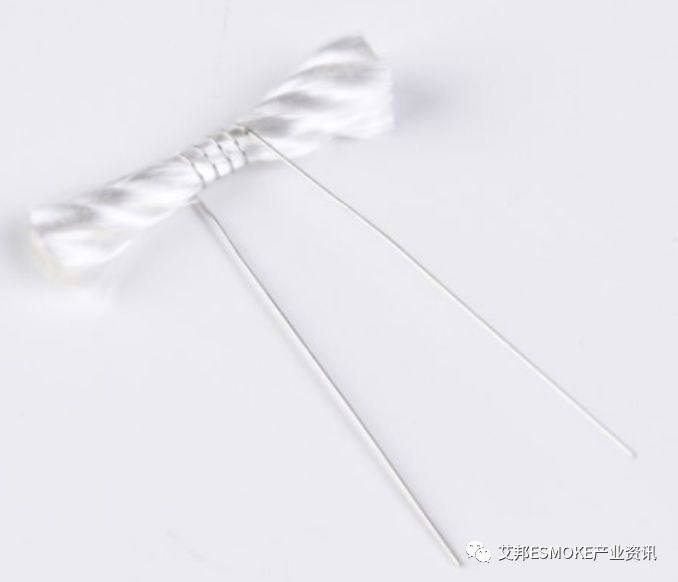

二、碰焊发热丝

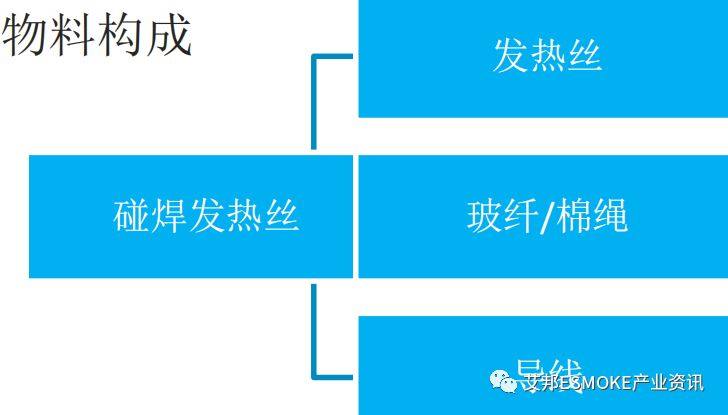

1. 物料构成

2. 应用场合:

各种小烟、连体烟、Tank雾化器等

3. 特点:

优点:电阻稳定/公差小、焊点占空间小

缺点:当直径Φ ≤0.08mm时,焊接困难,良率较低

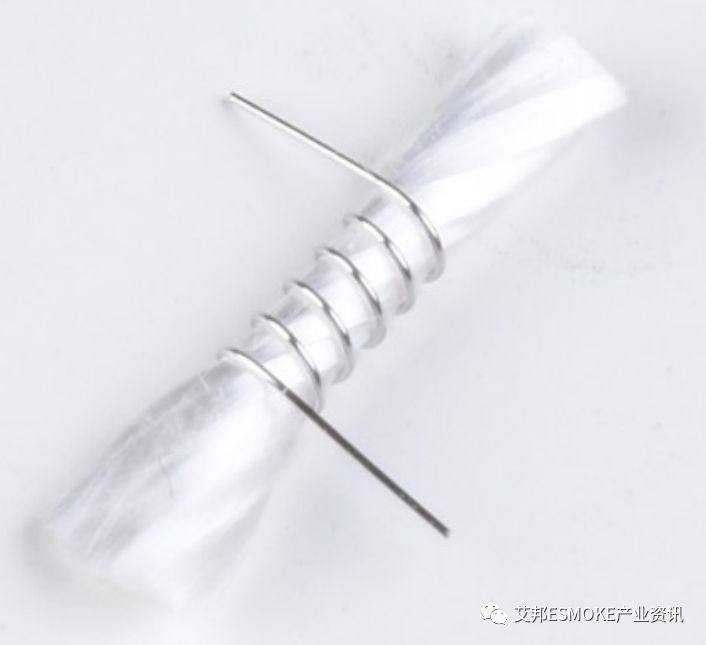

三、简易绕线发热丝

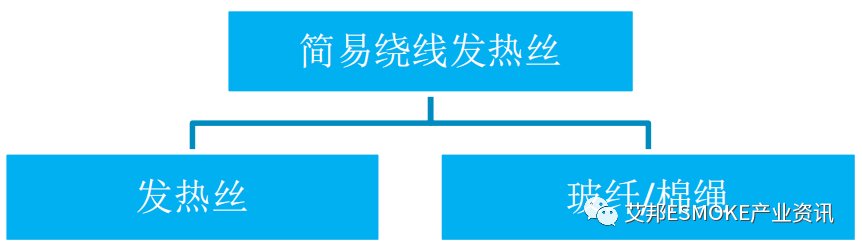

1. 物料构成:

2. 应用场合:

广泛应用于各种扁烟POD雾化器中

3. 特点:

优点:电阻稳定、结构简单体积小,生产效率高 适用于体积较小的扁烟POD中

缺点:电热丝在发热同时也起了导电连接作用,会 分占一定功率,故产品结构设计及精度要求更高

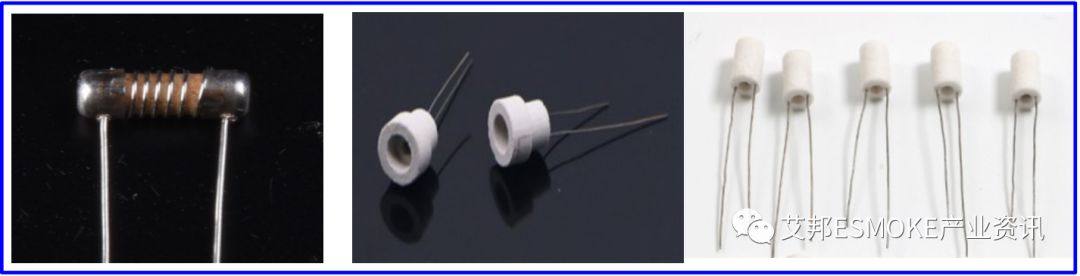

四、陶瓷发热丝

1. 物料构成:

常见的陶瓷芯发热丝分为发热丝外绕式和内部封装式两种,主要由陶瓷体、内部发热丝、引脚连接线组成,个别需要配电极等附属件

2. 应用场合:

可用于小烟雾化器、Tank雾化器、盒子烟雾化器等

3. 特点:

电阻稳定,结构稳定,不易变形

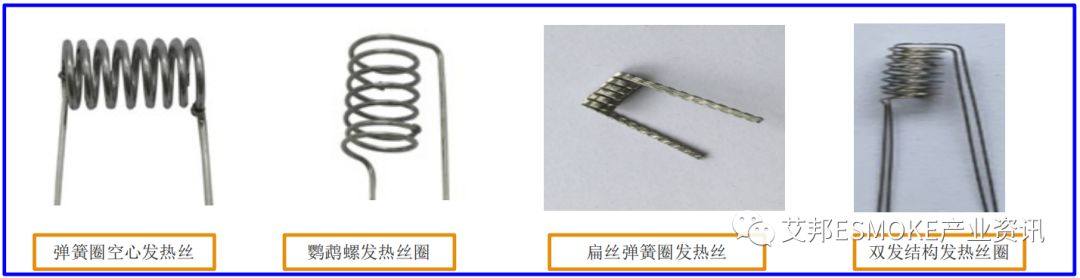

五、弹簧圈发热丝

1. 物料组成:

由发热丝和连接导线组成,经焊接、绕制、折弯工序而成。

2. 应用场合:

多用于大功率电子烟,也受DIY用户青睐

3. 特点:

电阻较小,可同时并联使用

使用时可手工穿导油棉绳或块状棉

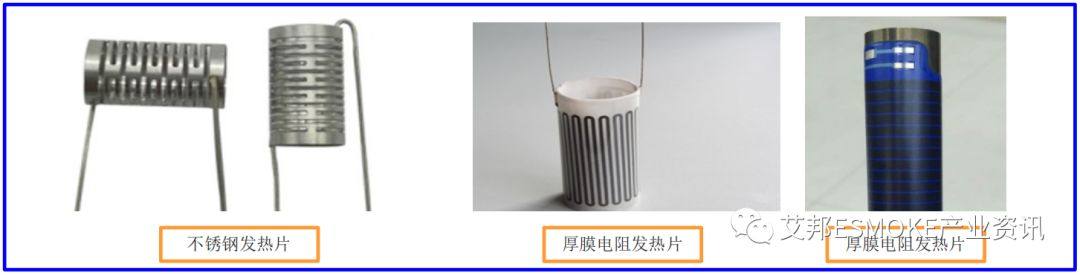

六、发热片发热组件

1. 物料组成:

不锈钢发热片:由不锈钢基材和引脚连线组成。经-冲压--卷边--无缝焊接--焊接工序而成

厚膜电阻:多用于电热水器等即时加热设备,有不锈钢基材通过厚膜工艺加工制成

2. 使用场合:

不锈钢发热片:多用于大功率电子烟中

厚膜电阻发热片:多用于烘烤烟中

3. 特点:

电阻较小,结构稳定,不易变形

 产品参数

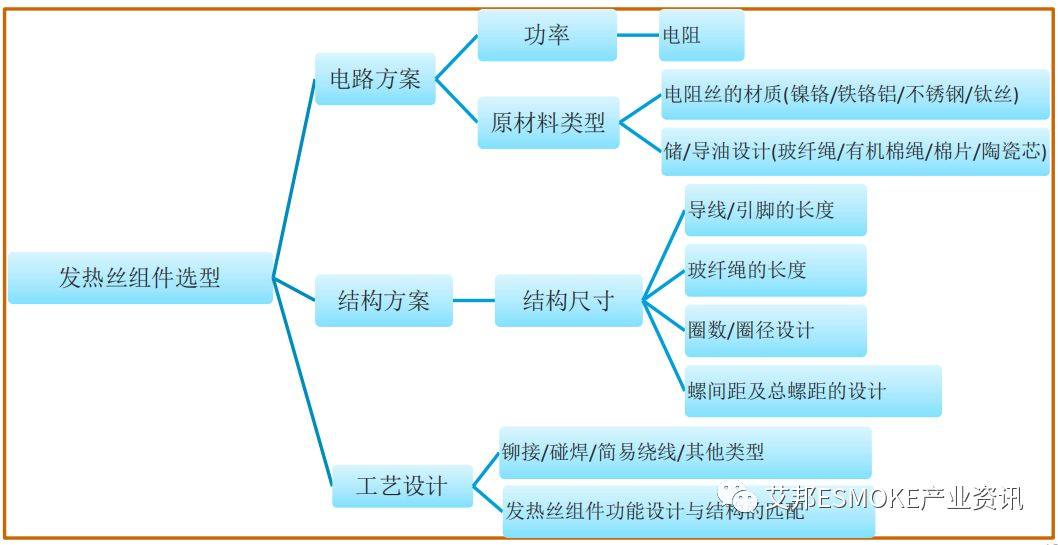

一、产品参数设计

二、重要参数对电子烟的影响

1. 电阻影响

  • 影响烟雾量大小

  • 影响启动的速度

  • 影响吸烟口数

  • 口感

2. 发热丝材质及规格的影响

  • 影响启动速度

  • 影响口感

  • 恒定功率输出或温控设计

  • 影响生产工艺

3. 圈数/螺距的影响

  • 影响发热均匀性

  • 影响发热面积

  • 影响口感

  • 影响装配

4. 玻纤绳/棉绳的影响

  • 是否符合终端客户的需求

  • 影响口感

  • 影响装配

  • 影响储油量

5. 结构尺寸影响

  • 影响结构设计

  • 影响装配

通过以上选型基本满足要求后,还需将发热丝与电池装置、烟油匹配反复验证、试产、对比才能设计出适合此款产品的发热丝组件。

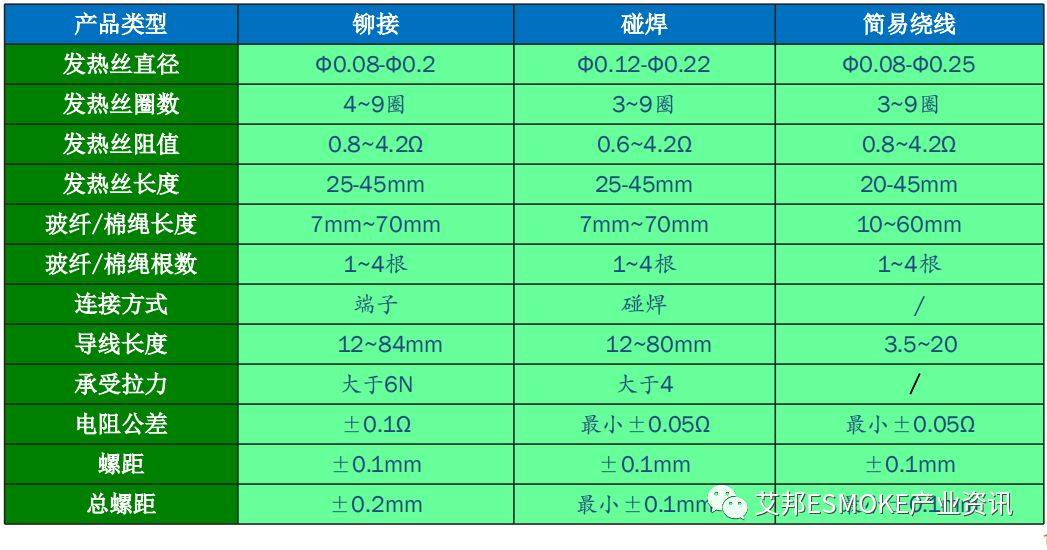

三、常见产品参数/精度

END
