电子烟的发展已经历多次更新迭代,目前已逐渐演变为小烟、大烟、加热不燃烧的市场发展格局,小烟市场占据量较大,以Juul为代表的新型尼古丁盐电子烟在美国市场推出后迅速占领市场,国内的以悦刻RELX、山岚Laan等为主流。从2018年开始在国内也盛行了小烟市场(市面上也将其称为扁烟),在2019年上半年,小烟更是扎堆推出新品牌。

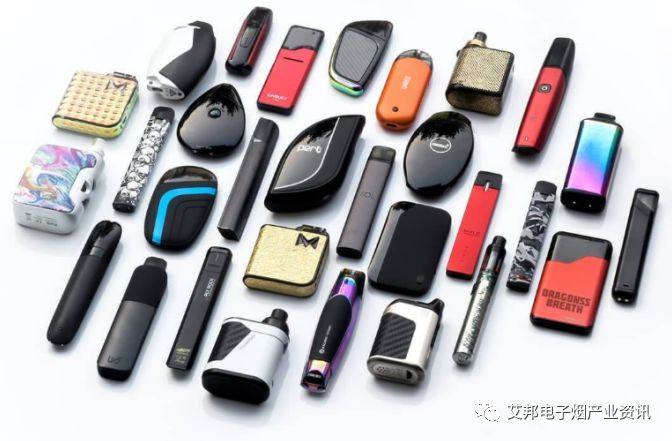

图 各种形式电子烟集锦
了解完HNB电子烟的代表IQOS结构后,下面来看看小烟,小烟为何这么火?很大一部分原因在于它的轻巧便于携带,使用简单,而且烟雾和口感接近香烟。目前市面上的电子烟小烟品牌已达上百中,不过在结构上都是大同小异,主要结构分为四部分储油仓、雾化仓、控制段、电源段。
图 Juul 电子烟小烟的结构示意 来自网络

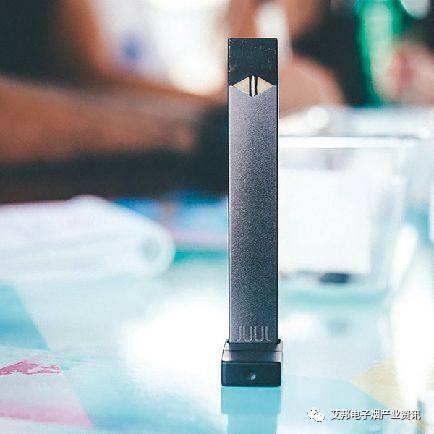

根据烟弹的结构设计,一般分为开放式小烟、封闭式小烟。下面以Juul为代表来了解下小烟,Juul是一款设计体积小巧且造型酷炫但是整体简单的电子烟产品,净重14g。一般为不可填充式烟油的封闭式小烟系统,烟弹烟油容量为0.7毫升,并有8种不同口味的3%
及5% 两种不同尼古丁强度的选择。
以Juul为代表的小烟结构通常分为两部分 , 由一个迷你小巧的主机和一个烟弹组成。烟弹结构一般都有一个气流通路、一个非常小巧的雾化芯,雾化芯把烟弹油仓内的烟油导入到发热电阻上当电阻加热时即可蒸发出烟雾,达到替烟的作用。
烟弹
图 小烟烟弹结构拆解示意图 来源专利:CN109549254A
电子烟的核心部位在于烟弹区,包括储油和雾化仓,一般采用嵌入式磁吸技术,即插即用。内含导气孔将雾化仓的烟雾导出入口。尼古丁盐烟弹材质较多采用的是环保食品级PCTG材质,CBD电子烟烟弹材质采用的为玻璃仓或透明尼龙。
雾化芯结构经过多代演变发展,主要分为以下几类;
-
金属加热丝+棉芯
-
金属加热丝+纤维绳
-
多孔+金属加热丝共烧
-
多孔+厚膜烧结
市面上的小烟仍有很大一部分采用棉芯发热丝结构,不过随着多孔陶瓷结构的开发,以及CBD电子烟的兴起,多孔陶瓷雾化芯厚膜结构的烟弹在市面上的量越来越大,几乎成为小烟高品质的标配。
主机结构

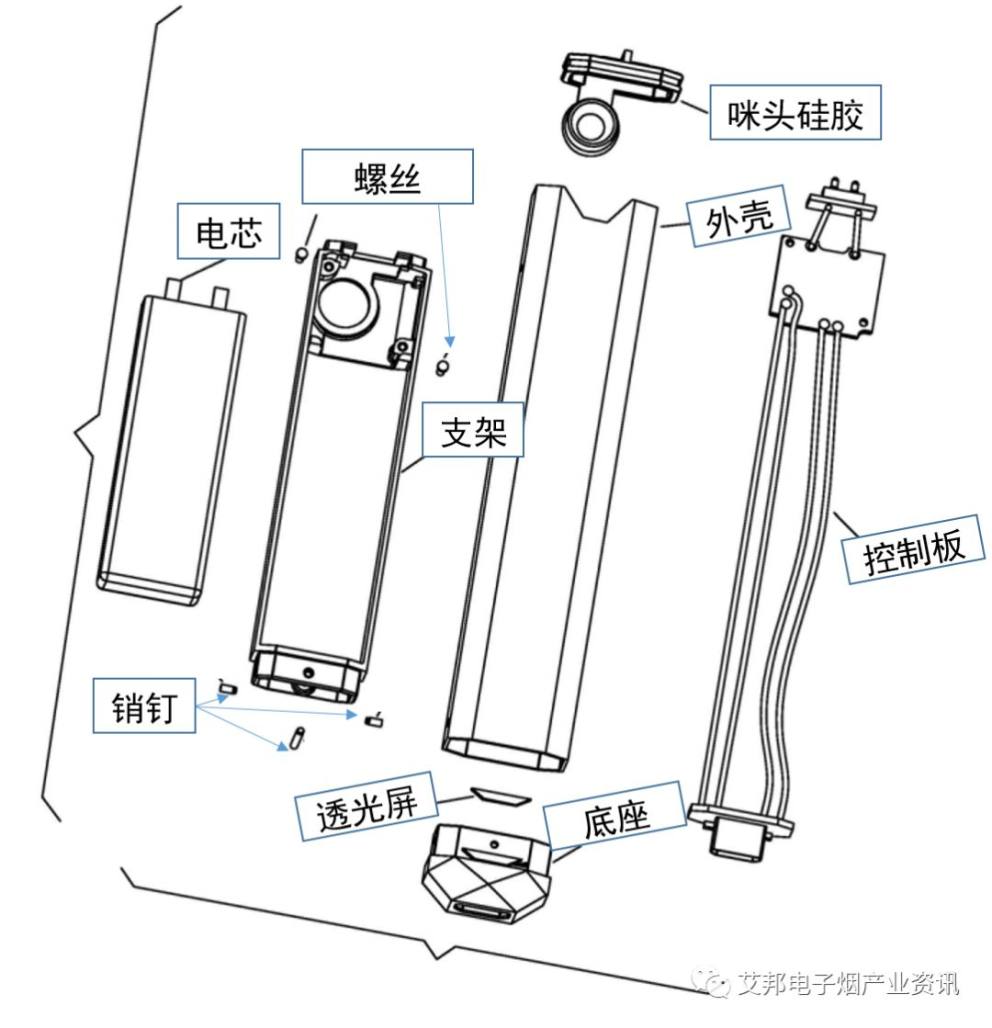

图 小烟主机结构拆解示意图 来源专利:CN109549254A
主机结构一般包括控制段和电源段,烟杆与烟弹通过顶针Pogopin连接。控制段涉及到空气开关、控制电路、智能芯片、锂电池、马达等微电子高科技器件,通过方案板的智能控制可以实现空气气流感应、烟液雾化、雾气温度控制、随时待机等高科技人性化功能,从而最完美地去展现电子烟的功能。小烟锂电池的电池容量一般为350mAh左右。
