电子烟雾化器常见漏油问题分析及解决方案

点击加入群友通讯录

电子烟作为一款实实在在的消费品，用户最终是否为产品体验买单，其中“漏油”无疑是影响电子烟体验最关键因素之一，这也是以往大多数电子烟产品普遍存在的问题。随着各个品牌愈发重视，研发投入水准不断提高，目前电子烟漏油的情况已得到较大程度改观，以铂德、悦刻、小野、山岚、卓尔悦、小野等为代表的主流品牌，所采用的“防漏油”技术，更是成为了行业标杆。

我们来看看电子烟雾化漏油分析。

电子烟雾化前期设计一般是不知道漏不漏油，雾化器并不是完成封闭的，而是雾化器开放式，因此设计比较麻烦。流出的量和消耗的量是否成正比，烟油需要根据消耗量有控制的供应。通俗来讲可分为日常漏油、高空漏油、震荡漏油、温度变化漏油；

主要漏油现象

油舱外围设计是完全封闭，在设计后打样的产品，两个小时之内烟油漏光一般是前期设计问题，主要是设计的封闭性不够，例如硅胶密封需要一定的压力，足够的接触面积，产生封闭性；雾化仓底部需要通气，通气部分没有阻挡烟油，完全和外界相通就会出现漏油，底部一般采用棉花将烟油和空气隔开，阻隔材料孔隙大小对烟油的供应和静态漏油的速度都有影响。

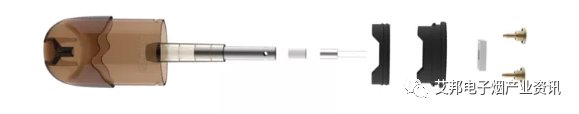

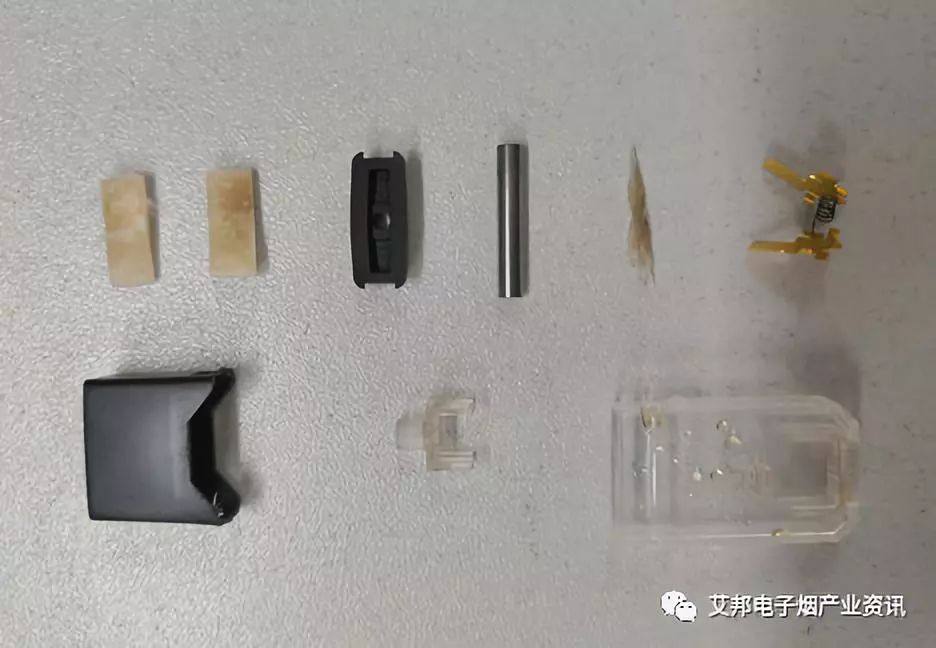

图 某电子烟烟弹拆解示意

雾化芯的设计有垂直和横置的，目前市面上大部分的雾化芯结构主要为棉花包裹发热丝，发热丝包裹在棉花外面，陶瓷雾化芯三种。陶瓷雾化芯漏油一般是在原始设计时不符合口朝下不漏油，一般不会因为其他原因产生（蒸发量、空气对流量比例）。

下面我们来看看电子烟产品的部分防漏油方案

悦刻阿尔法采用四重防漏油烟弹结构设计，密封圈加工工艺借鉴iwatch上的液态硅胶二次注塑工艺，烟嘴与SPCC双重锁固，30毫米的挂壁仓，气道采用环形设计，增长通道。

图 悦刻阿尔法电子烟  来自网络

铂德新品Bling采用3.5ml大容量烟弹，改善注油量与漏油之间的关联性；采用石墨烯陶瓷雾化芯，提升吸附能力，锁住烟油；75高密度的吸油棉；360度的环道气流，液体独立循环。

图 铂德换烟弹Bling 结构 来自铂德官方发布

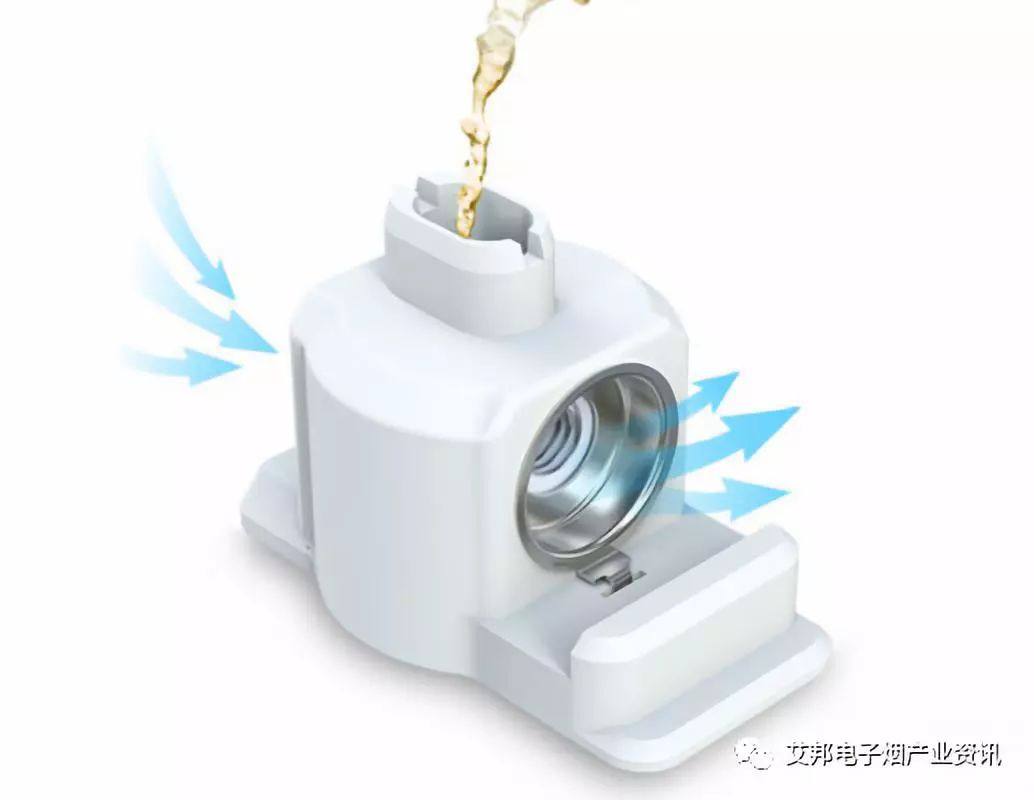

卓尔悦采用国创新和独特的JVIC系统（液体垂直注入线圈），将进气、进油、出油三者分开，有效改善漏油。

图 Joyetech 卓尔悦电子烟 ATOPACK PENGUIN雾化器

小野电子烟采用油气分离设计，互不干扰，烟弹顶部、中部、底部设置高密度密封圈。

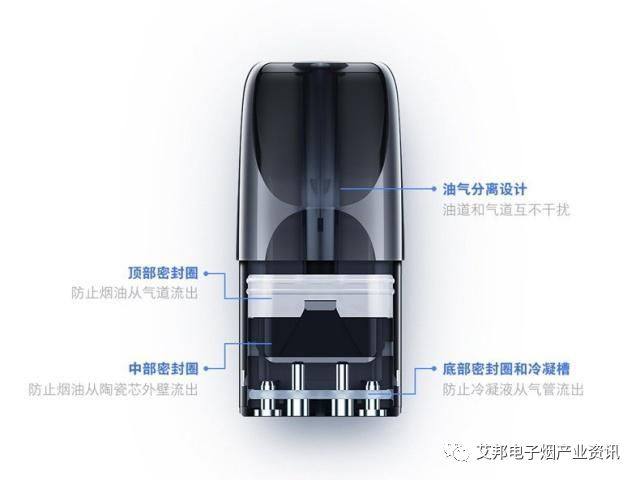

图小野电子烟烟弹结构示意   来自网络

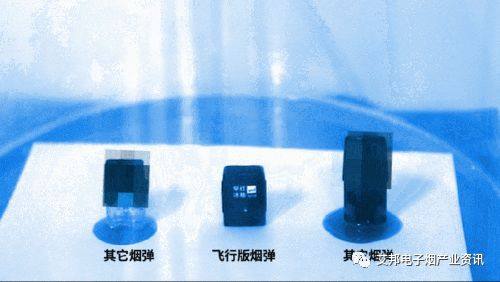

为攻克电子烟行业漏油难点，在7月份，山岚电子烟发布最新研发的防漏油技术，其小山岚飞行版雾化器，采用高分子锁油技术。

图 小山岚雾化器   来自网络

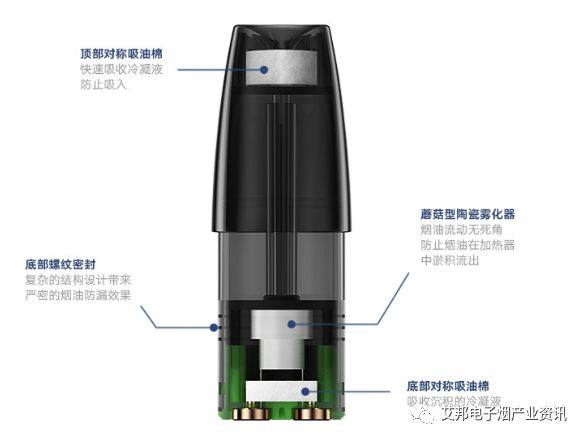

FLOW福禄电子烟，据了解其烟具防水等级达到IP56，“可防强烈喷溅水”。针对“漏油”现象，FLOW福禄在产品上加入了“四重保护”，包括顶部对称吸油棉、底部螺丝密封、蘑菇型陶瓷雾化器、底部对称吸油棉。

图 FLOW 电子烟雾化器结构

从以上案例可以发现，电子烟的漏油一般从三方面考虑解决方案；

漏油是目前电子烟产品普遍存在的现象，据了解，大部分雾化器的结构主要在于静置时不漏油，但是使用过程中经常漏油。减少漏液率，无炸油声，提高烟雾绵柔一致性是当前雾化结构急需改善的问题。

本文来源：电子烟工程师学会会长演讲资料，艾邦编辑整理
