电子烟陶瓷雾化芯的本质是一种多孔陶瓷材料，也被称为气孔功能陶瓷，属于新型陶瓷材料的一种。

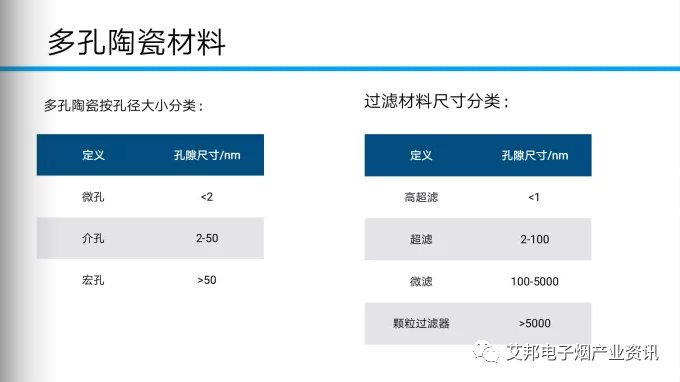

它是成形后经高温烧成，体内具有大量彼此相通或闭合气孔，具有传统陶瓷耐高温、耐腐蚀、高化学稳定性等优点，还具有比表面积大、密度低、孔径分布可调等特点。

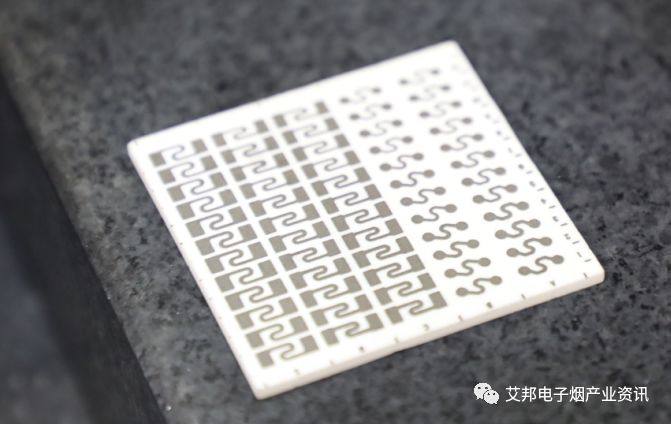

图 电子烟厚膜印刷陶瓷
那么，电子烟多孔陶瓷基材是怎么制备的呢？
目前主要有四种基本制备方法，分别是造孔剂法、部分烧结法、模板替代法以及直接发泡法。
一、造孔剂法
造孔剂法是最常用的方法，其通过在陶瓷配料中添加挥发性或可燃性造孔剂，利用这些造孔剂在高温下挥发或燃尽而在陶瓷体中留下孔隙。
常用造孔剂有：有机树脂微珠、有机纤维、碳纤维、炭粉、淀粉、木屑、聚甲基丙烯酸甲酯、甲基纤维素等。
更多造孔剂法制备多孔陶瓷相关文献资料，关注公众号：艾邦电子烟产业资讯（abesmoke），菜单回复”20190829“获取PPT在线阅读。
二、部分烧结法
所谓部分烧结法是指在高温过程中，粉末颗粒与颗粒之间通过扩散或蒸发-凝过程联接在一起，但是并没有达到完全的致密化，颗粒之间便形成均匀多孔结构。
该方法制备的多孔陶瓷孔隙率一般小于50%，颗粒大于孔径2-5倍，多在分子筛、水净化膜等方面应用。
更多部分烧结法制备多孔陶瓷相关文献资料，关注公众号：艾邦电子烟产业资讯（abesmoke），菜单回复”20190829“获取PPT在线阅读。
三、模板替代法

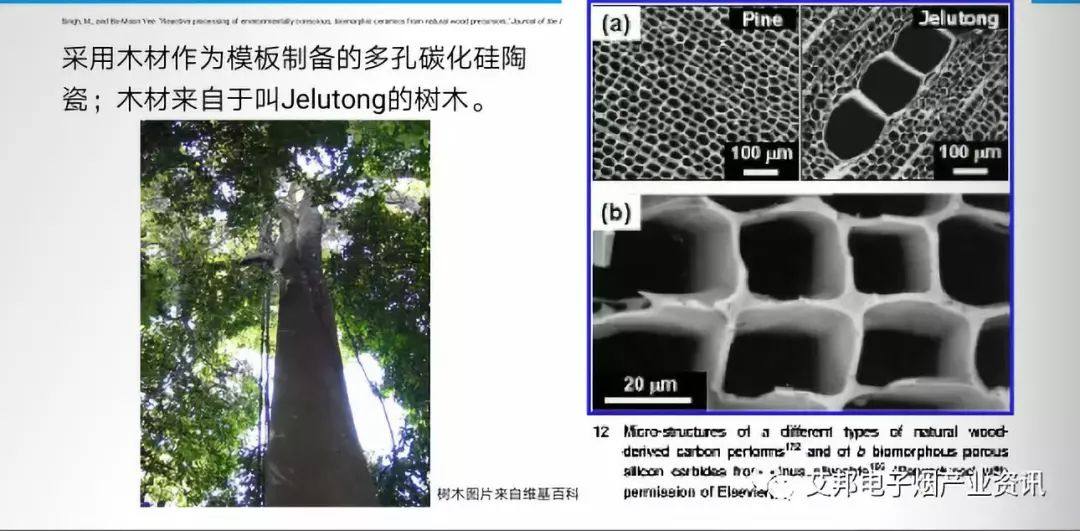

模板替代法，又称有机泡沫浸渍法，其制备过程是首先由配制好的陶瓷浆料浸渍有机泡沫（通常为海绵状聚氨酯），然后烧除有机物并烧结陶瓷体，即得多孔陶瓷产品。
也可以利用溶胶-凝胶或胶体溶液代替陶瓷浆料来浸涂有机泡沫。

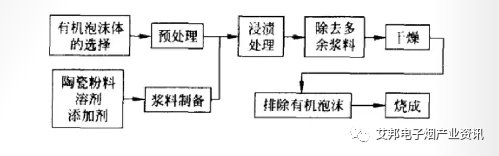

图 模板替代法制备工艺流程
该方法具有工艺过程简单、操作方便、不需要复杂设备、制备成本低等优点，是制备高孔隙率（70-95%）多孔陶瓷的有效且经济实用方法。
更多模板替代法制备多孔陶瓷相关文献资料，关注公众号：艾邦电子烟产业资讯（abesmoke），菜单回复”20190829“获取PPT在线阅读。
四、直接发泡法
直接发泡法是在陶瓷悬浮液中产生分散的气相而发泡，其中悬浮液一般由陶瓷材料、水、粘结剂、表面活性剂和凝胶剂等组成。此工艺已被用来生产氧化锆、氧化铝等多孔陶瓷，孔隙率可在20-80%之间变化。

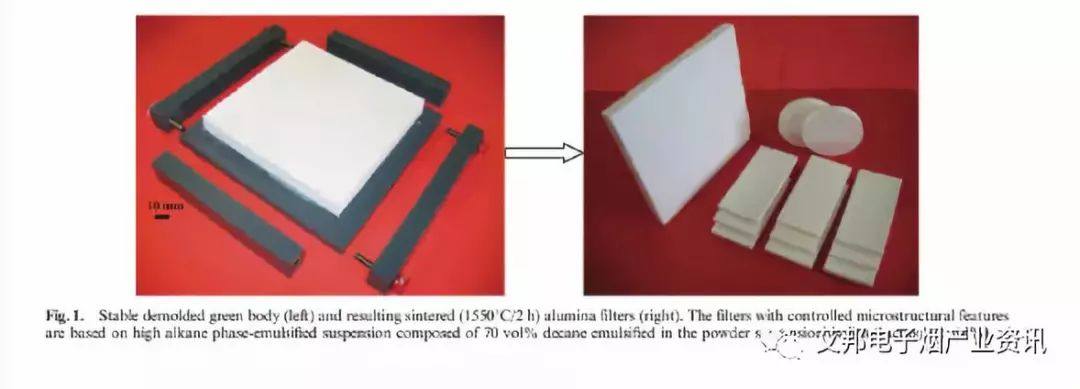

比如德国的研究人员Suelen Barg 将烷烃分散到陶瓷浆料中，加入分散剂使烷烃形成均匀稳定的乳液，最后制成孔隙率高达90%的多孔氧化铝陶瓷过滤器。
更多直接发泡法制备多孔陶瓷相关文献资料，关注公众号：艾邦电子烟产业资讯（abesmoke），菜单回复”20190829“获取PPT在线阅读。
以上内容均来自8月30日2019中国（东莞）电子烟全产业链展览同期论坛——电子烟发热体技术与应用论坛演讲议题之一：《电子烟基材微孔陶瓷材料的制备》，行业资深专家，李晓虎。
电子雾化与HNB产品都是新型电子产品，结构虽小，却融合应用多种材料、表面处理、芯片电子等技术工艺，而且雾化技术一直在不断更迭，供应链在逐步完善，为了促进供应链企业间有一个良好的对接交流，艾邦搭建产业微信群交流平台，欢迎加入；Vape e-cigarettes (VAPE) and Heat-Not-Burn e-cigarettes (HNB) are both emerging electronic products. Despite their compact size, they integrate various materials, surface treatment technologies, chip electronics, and other advanced technical processes. Moreover, atomization technology is constantly evolving and the supply chain is being progressively perfected. To facilitate good communication and networking among supply chain enterprises, Aibang has established an industry WeChat group communication platform and warmly welcomes interested enterprises to join.
English
Chinese
