电子烟“三防主机”设计关键词：包胶成型、密封圈、胶塞

三防主机”是电子烟设备的一个独特分支，早在2014年就曾经出现在了电子烟市场上。三防主机是指应用特殊的机身成型工艺如金属塑胶复合成型、软胶双色注塑、硅胶成型等，并对电池仓盖及接口等电气部位做特殊保护处理，以达到“防水、防尘、防摔”三防功能的三防主机。下面随小编了解下目前具有代表性的三防主机设计亮点。

TANK T2主机的结构亮点在完美应用了金属+软胶包裹成型技术。这种工艺类似于手机上的金属镶件模内注塑，是把主机的经CNC加工或压铸成型的金属框架放置于模具内，在金属框架的四周注塑包裹一层软胶（TPU或TPE类）。软胶层在功能上兼顾了抗摔及密封防水的作用（尤其是四个角落用软胶缓冲跌落），与外露的金属层一起营造出TANK T2军工“硬汉”的风格。下面具体了解下TANK T2的三防设计亮点：

1. 防水按键

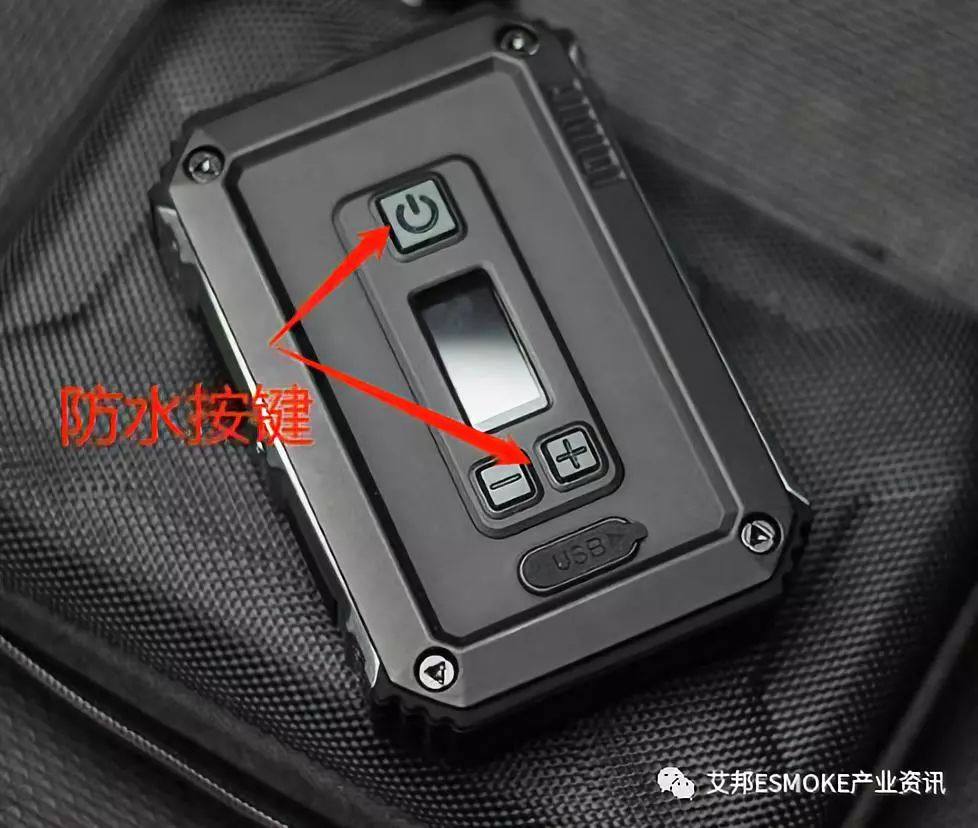

图（来源蒸汽巴士） 防水按键

2. 防水USB胶塞

USB胶塞与USB座子通过软胶的紧配合，起防尘防水作用。

图（来源蒸汽巴士） 防水USB胶塞

3. 电池仓防水圈

电池仓四周完整的防水圈经后盖四角均匀分布的4颗机牙螺丝与主体中框防水沟槽可靠压紧，密封防水效果妥妥的。

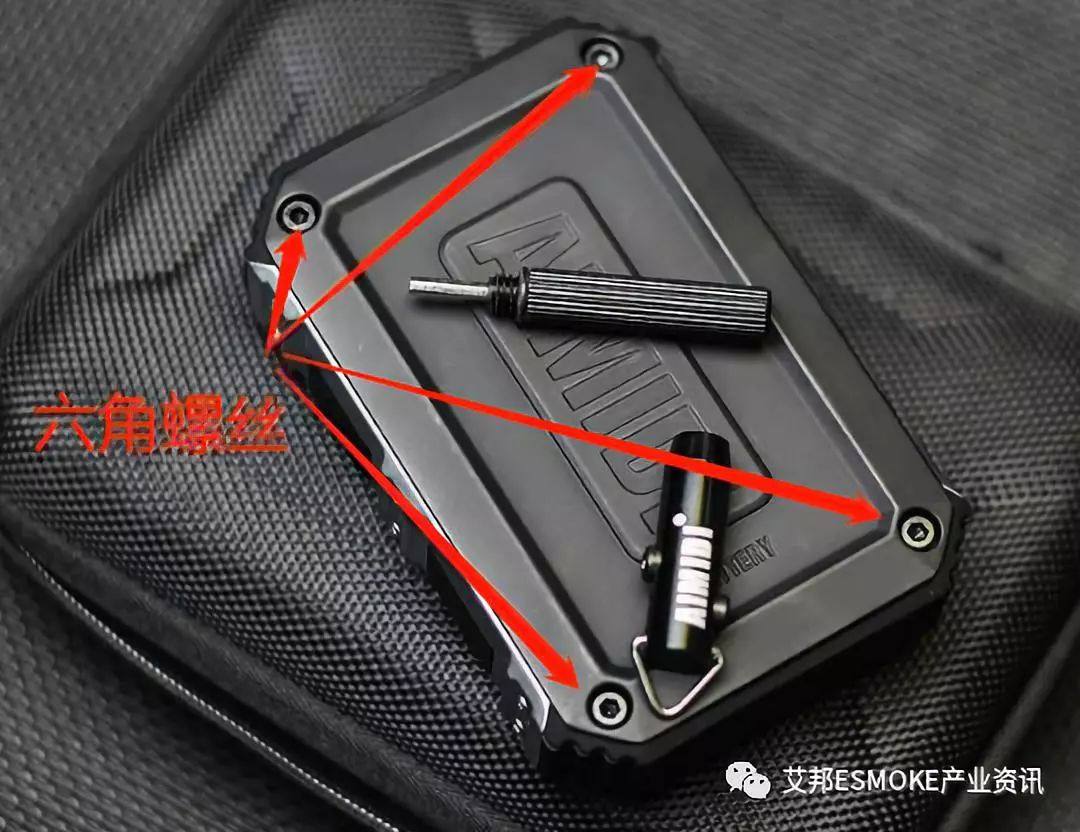

图 四角机牙螺丝固定，位置分布合理（来源蒸汽巴士）

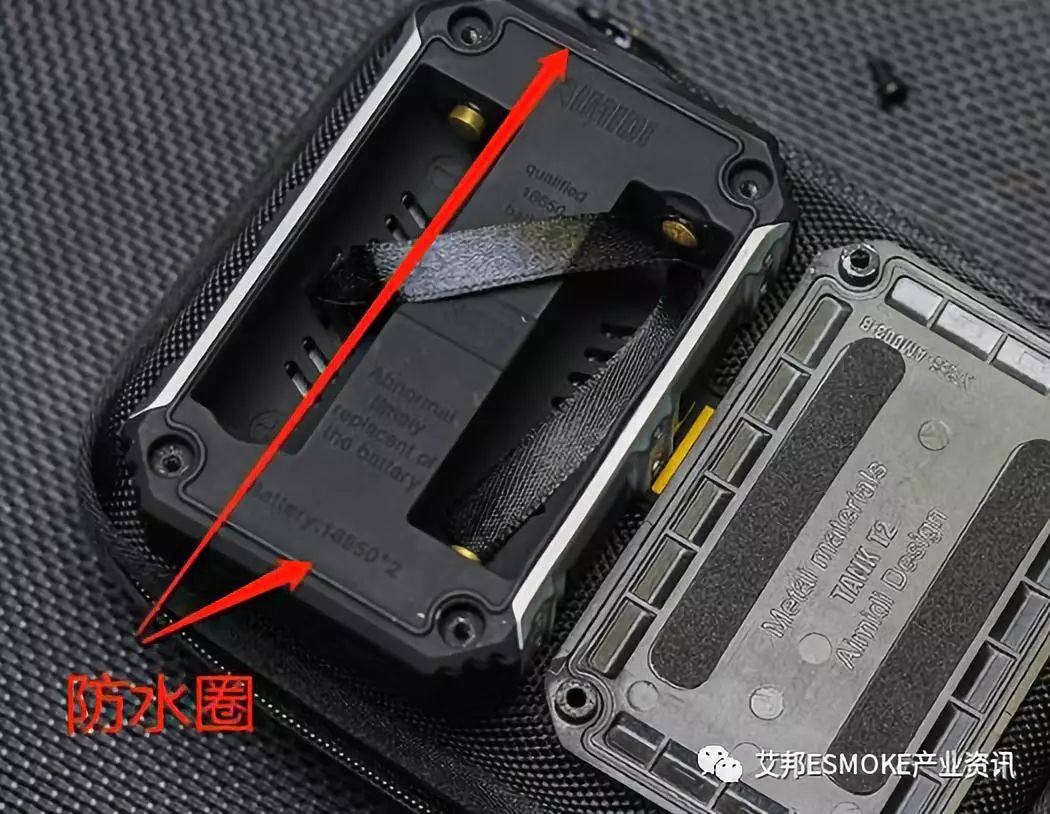

图 电池仓完整防水圈（来源蒸汽巴士）

Invader的外表接近95%的面积都被硅胶套牢牢的包裹着，并且硅胶套与电池仓紧密贴合。invader mini在按键、底部电池盖等位置都做了三防处理。下面来了解下设计亮点：

1. 一体式硅胶按键

invader mini 按键与包裹的硅胶层一体成型，防尘防水没问题，按键手感有力度。

图 invader mini硅胶按键（来源蒸汽多）

2. 电池仓盖防水

电池仓盖软胶圈通过软胶与螺纹间隙的挤压作用，密封螺纹间隙，起到防水作用。

图 电池盖软胶圈（来源蒸汽多）

“Aegis(宙斯盾)”主机，由品牌"GEEK VAPE"出品，是一台集100W调压、温控、同时提供防水、防尘、防摔等多种功能于一体的三防主机。下面了解下设计亮点：

1. 硬朗机身，铝、锌合金、硅胶、皮革多材质

AEGIS 宙斯盾主机在机身上巧妙的应用了铝、锌合金、硅胶、皮革等多种材质，打造出硬朗而不失柔情的三防主机风格。

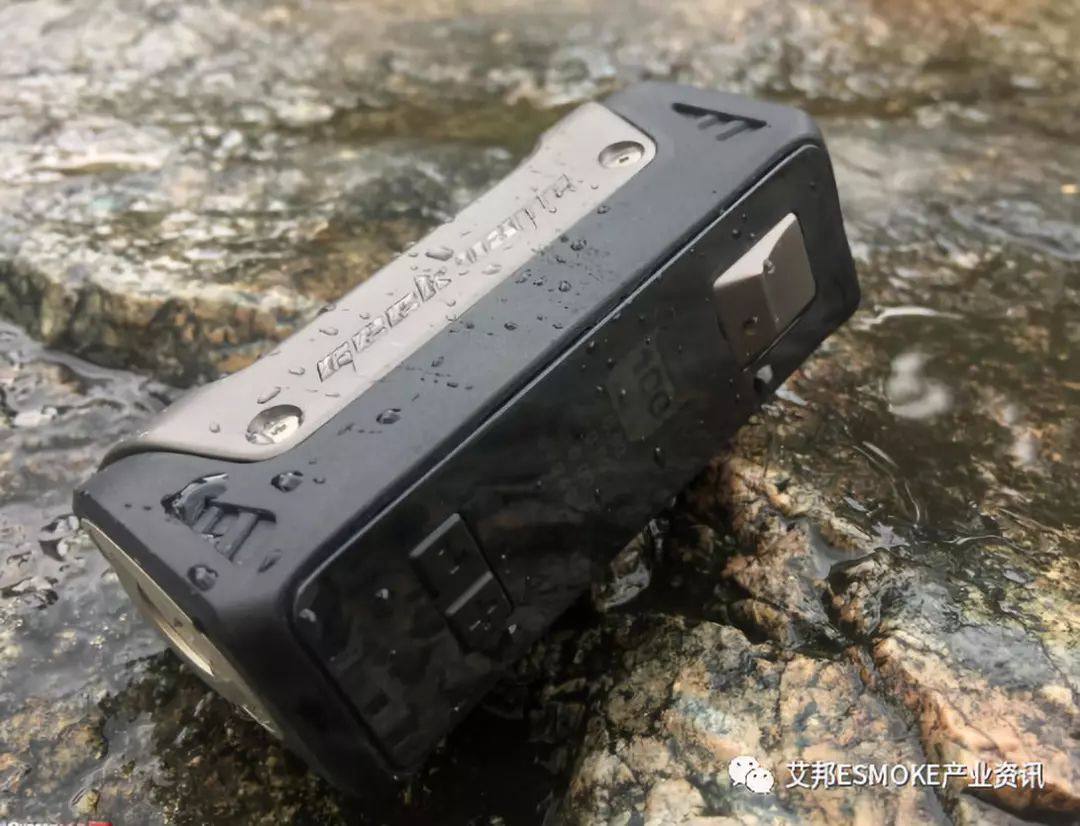

图 主机应用多材质，巧妙配合外观造型（来源蒸汽部落）

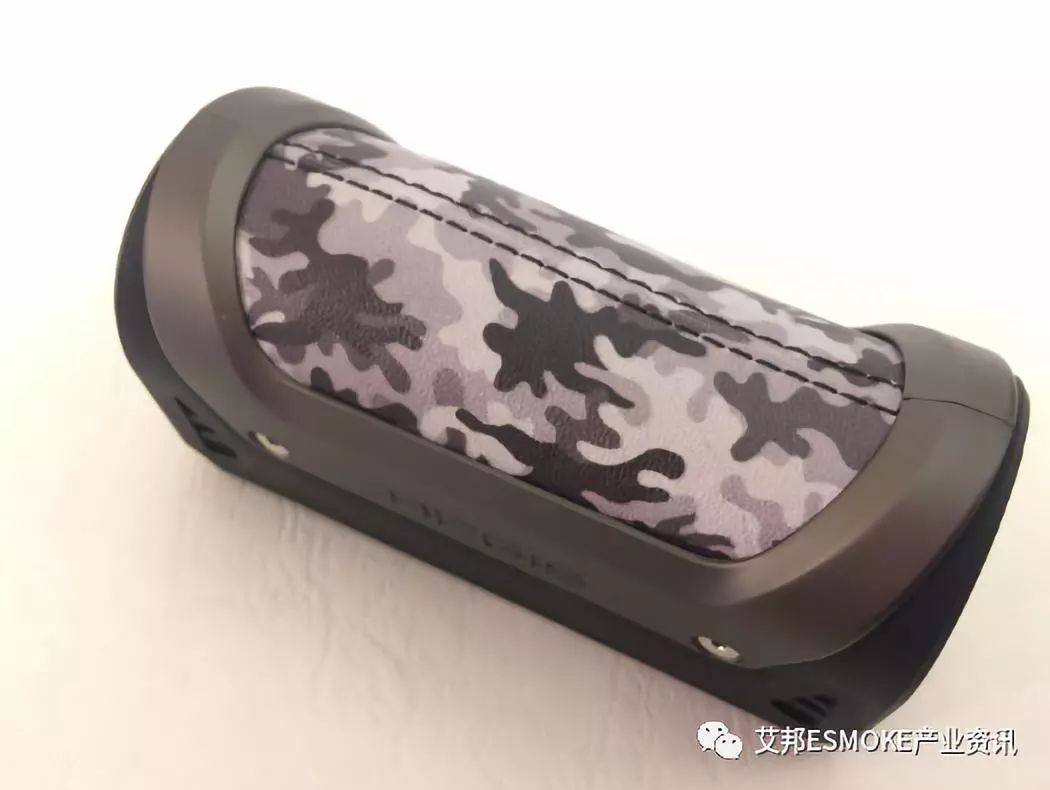

图 AEGIS 宙斯盾主机迷彩皮革（来源蒸汽部落）

2. 电池仓盖防水圈

电池仓盖增加透明硅胶防水密封圈，通过挤压作用，硅胶变形密封螺纹间隙，起到防水作用。

图 电池仓盖的密封保护（来源蒸汽部落）

3. USB的密封保护

USB口配置软胶塞，经由保护盖与软胶塞的压紧配合起到防水作用。由于此USB口仅用于固件升级，不经常使用，保护盖用螺丝与主机固定，持久可靠。

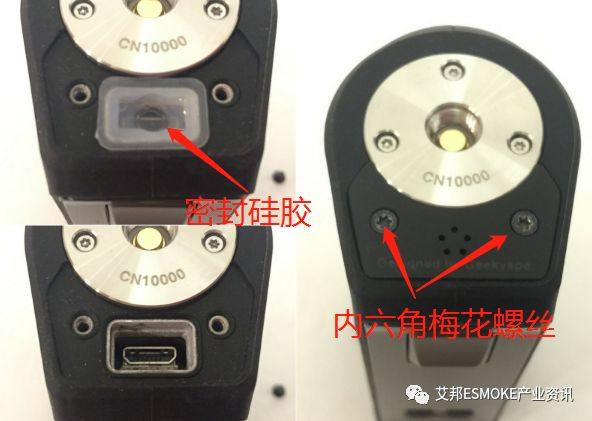

图 USB口的三防保护设计（来源蒸汽部落）

4. 三防按键

普通主机的按键与机体之间存在缝隙，容易进尘进水。三防按键一般应用硅胶一体成型或防水结构胶组装的方式实现防水防尘效果。

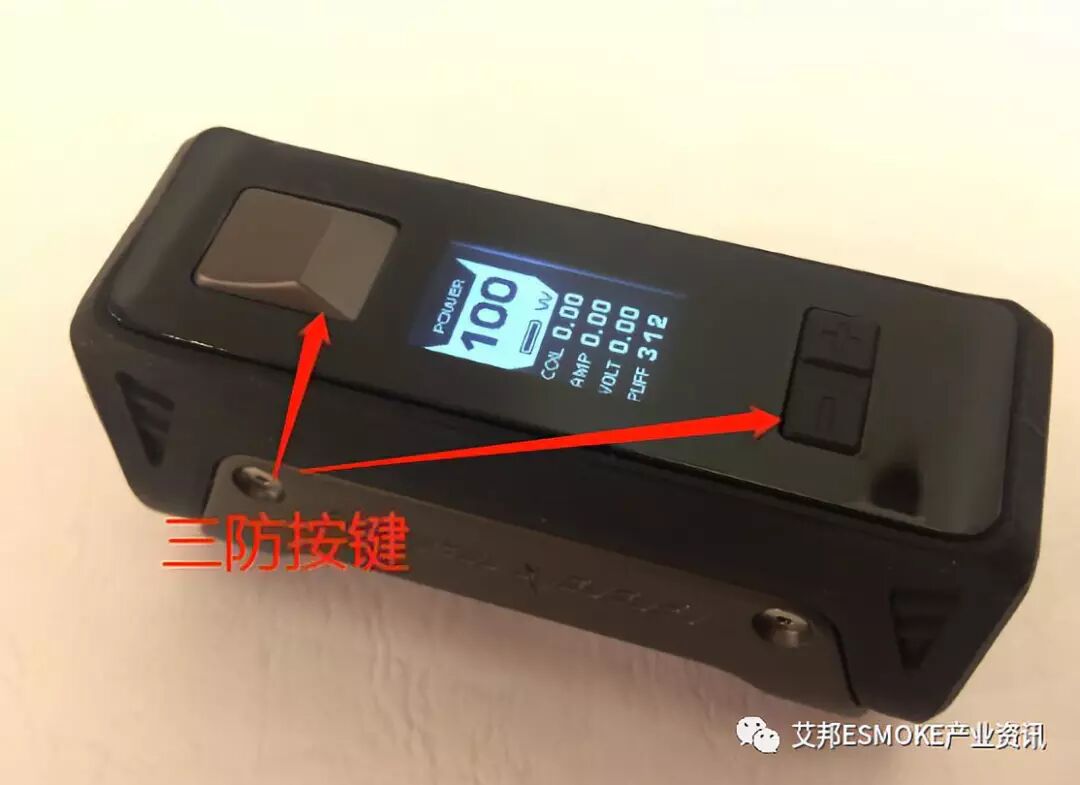

图 三防按键（来源蒸汽部落）

以上三款三防主机，在三防设计上都巧妙应用了金属、塑胶、软胶等多种材质，外观风格打造硬朗。紧固的金属主体与缓冲抗摔的软胶材料合理配合，三防效果出众。金属包胶技术、防水结构胶组装技术、一体成型硅胶按键技术、防水密封圈技术等是三防主机的重点技术，在设计上需重点考量。设计师可灵活应用软胶的缓冲防摔及不同材质的颜色质感搭配，打造神形俱佳的三防主机。

素材参考蒸汽巴士、蒸汽部落等，艾邦团队整理编辑
