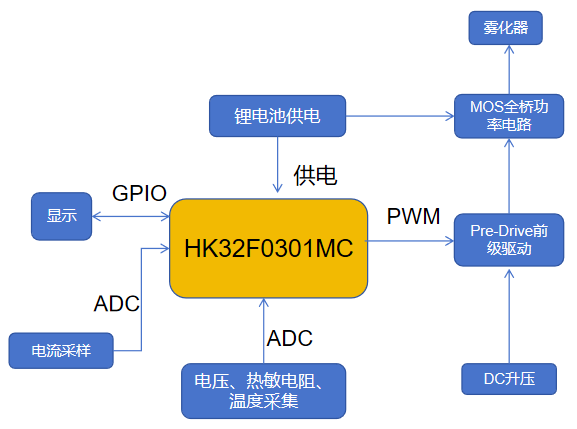

航顺芯片MCU在电子烟方案上的应用

航顺HK32F0301MC系列MCU主要规格

• CPU 内核

• ARM® CortexTM-M0

• 最高时钟频率：48MHz

• 24 位System Tick 定时器

• 支持中断向量重映射（通过Flash 控制器的寄存器配置）

• 工作电压范围：2.4 V ~ 5.5 V产品概述

• 工作温度范围：-40°C ~ +105°C

• 典型工作电流：

• 运行（Run）工作模式：2.751 mA@48 MHz@5V

• 睡眠（Sleep）模式：0.997 mA@48 MHz@5V

• 停机（Stop）模式：373.354 μA@5V（LDO 正常工作）

• 低功耗停机（Low-power Stop）模式：6.876μA@5V（LDO 低功耗）

• 16 KByte Flash（64 页，每页256 Byte；32 位数据读，32 位数据写）

• Flash 具有数据安全保护功能，可分别设置读保护和写保护

• 4 KByte SRAM

• CRC 校验硬件单元

• 时钟

• 片内高速时钟（HSI）：48MHz

• 片内慢速时钟（LSI）：60 kHz

• GPIO 外部输入时钟：32MHz（最大值）

• 复位

• NRST 引脚上的低电平（外部复位）

• 窗口看门狗事件（WWDG 复位）

• 独立看门狗事件（IWDG 复位）

• 电源复位

• 软件复位（SW 复位）

• 低功耗管理复位

• GPIO 端口

• 最多支持18 个GPIO 端口

• 每个 GPIO 都可作为外部中断输入

• 内置可开关的上、下拉电阻

• 支持开漏（Open-Drain）输出

• 输出驱动能力可配

• IOMUX 引脚功能多重映射控制器

• 小型封装（如 SOP8/TSSOP16）产品，可通过IOMUX 可以实现单根引脚对应多个GPIO 或外设IO 的映射控制。

• 数据通信接口

• 2 路高速（最高6 Mbit/s）UART

• 1 路高速（最高400 kbit/s）I2C：MCU 在Stop 模式下，支持数据接收唤醒

• 1 路高速（最高18 Mbit/s）SPI

• 定时器及 PWM 发生器

• 1 个 16 位高级PWM 定时器（共4 路PWM 输出，3 路带死区互补输出）

• 1 个 16 位通用PWM 定时器（共4 路PWM 输出）

• 1 个 16 位基本定时器（支持CPU 中断）

• 1 个自动唤醒定时器（AWUT），可用于MCU 停机（Stop）模式下工作

• 片内模拟电路产品概述

• 1 个 12 位1 MSPS ADC（最多7 路外部模拟输入通道和2 路内部通道，支持差分对输入）

• 1 个上/下电复位电路

• 1 个欠压复位电路

• 1 个内部参考电压（内部参考电压在片内被ADC 采样）

• CPU 跟踪与调试

• SWD 调试接口

• ARM® CoreSightTM 调试组件（ROM-Table，DWT，BPU）

• 自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）

• ID 标识

• 每颗HK32F0301MxxxxC 芯片提供一个唯一的96 位ID 标识

• 可靠性

• 通过HBM7000V/ CDM2000V /LU800mA 等级测试
