盘点一些可用于电子烟的MCU

电子烟是一种低压的微电子雾化设备，可以通过加热液体产生雾状物质，供用户吸入使用的新型电子产品。

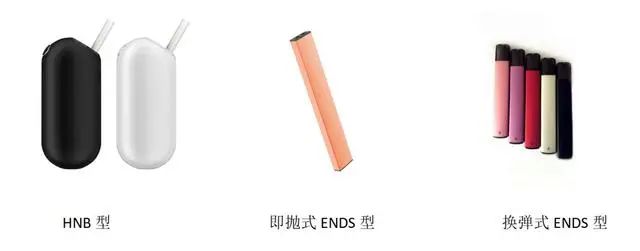

目前市场上的电子烟分为两类：HNB（加热不燃烧）型和ENDS（雾化蒸汽）型。HNB型采用了低温加热烟草的方式，口感最接近传统烟草，但需购买特定烟草。ENDS型分为即抛式和换弹式，即抛式无需更换烟弹和充电，即用即抛；换弹式携带方便，可多次使用，性价比最高，已成为市场主流。

电子烟是由微控制器（MCU）、雾化发生器、充电管理IC、锂离子电池、发热棒等器件构成，主要用于替代传统香烟和戒烟，与传统盒装烟相比性价比高，且不含焦油。电子烟中最核心的器件是MCU，选择一款合适的MCU是很关键的。

我们来看一下市场上有哪些32位MCU可用于电子烟解决方案。

1、雅特力的32位MCU AT32F421C8T7

• 与STM32F030C8T6在引脚上Pin2Pin兼容，软件也高度兼容，内核、CPU速度、SRAM、外设等相比STM32也大幅度提升。
• AT32F421C8T7采用M4内核，最高主频可达120MHz。
• AT32F421C8T7为16KB，RAM扩大一倍。
• AT32F421C8T7运行温度为-40-105℃。

2、普冉的PY32F030

• PY32F030 QFN32封装，可以满足电子烟应用小体积的需求和不同的PCB布线设计。
• 32 位 ARM® Cortex® - M0+内核，最高 48 MHz 工作频率；
• 芯片内置64KB Flash来存储用户程序和数据；内置8KB SRAM 存放运行数据；
• 内置丰富的外设接口：多路 I2C、SPI、USART等；
• 1 路 12bit ADC，5 个 16 位定时器，以及 2 路比较器；
• 提供 sleep 和stop 低功耗工作模式。

3、灵动微MM32F031K6T6

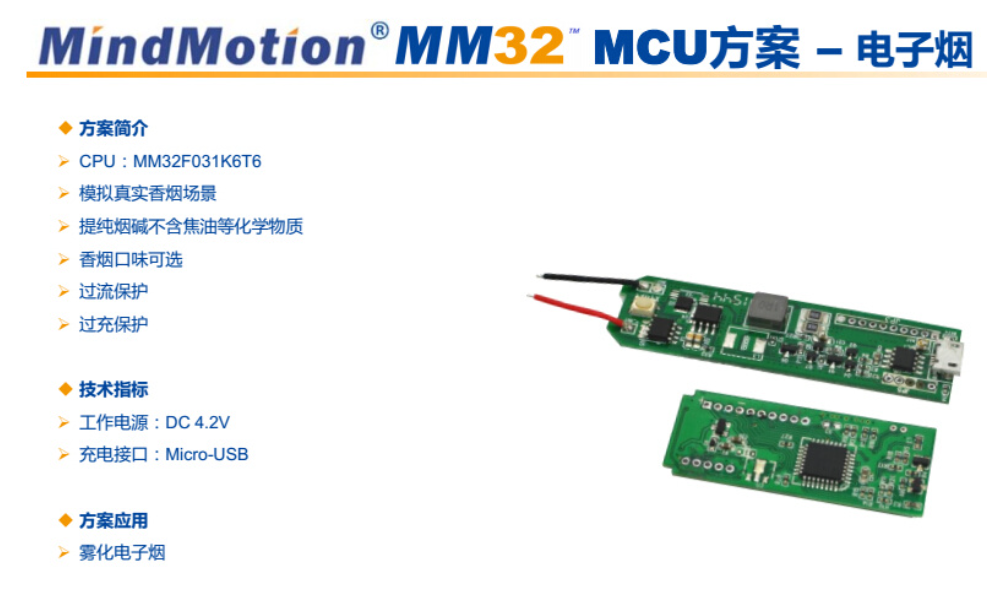

灵动微针对电子烟控制板推出了一款型号为MM32F031K6T6的MCU，使用高性能的 ARM® CortexTM-M0 为内核的 32 位微控制器，最高工作频率可达 72MHz，内置高速存储器，丰富的增强型 I/O 端口和外设连接到外部总线。

4、芯海超低功耗32位MCU CS32L010F8U6

芯海的超低功耗32位MCU CS32L010F8U6应用于电子烟设计，尺寸仅3mm*3mm，有以下特点：

• 支持两种低功耗模式：睡眠模式和深度睡眠模式。睡眠模式下CPU停止工作，其它外设继续运行，在收到中断事件信号后唤醒CPU。深度睡眠模式下CPU及绝大部分模块都停止运行，可以通过RTC和外部中断等来唤醒芯片。这两种模式可以很好的满足电子烟特殊工作模式的设计，降低整个系统功耗。
• 包含一个12bit的高精度ADC,支持最多7个通道，具备高可靠性，方便设计过程中主控芯片对传感器数据的采集。
• 工作电压范围为2.5V-5.5V的宽电压，有利于电子烟产品采用锂电池供电的的模式。
• 存储：内置64K字节的FLASH和4K字节的SRAM。大容量，不需要用户外挂FLASH，降低成本。
• 内部带有有多路UART、SPI和IIC等丰富的外设接口，提供多种通讯方式。
• 小封装：采用QFN20的封装，尺寸3mm*3mm，小型化，满足电子烟体积小的使用要求。

5、小华半导体的HC32F005系列芯片

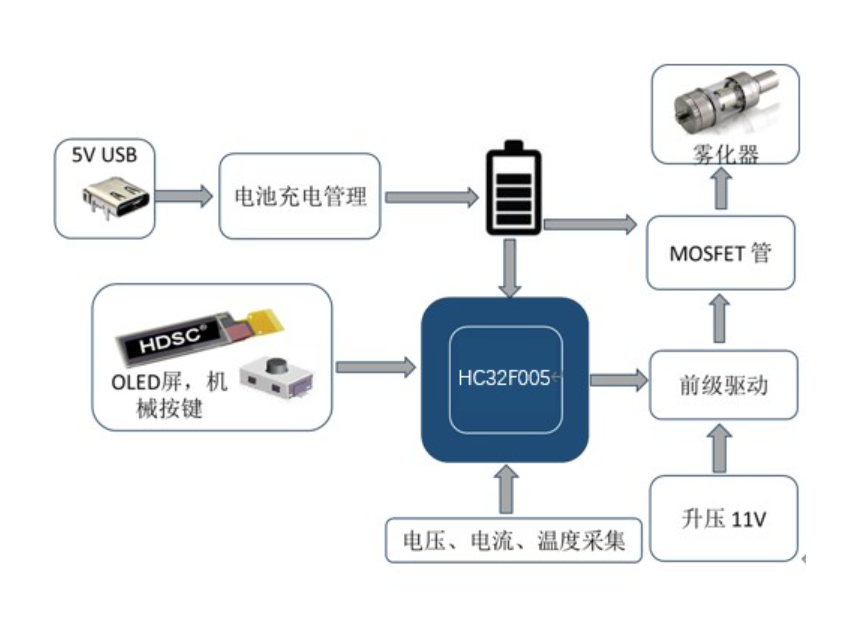

• 采用小华HC32F005系列芯片，实现恒温与恒压控制，使电子烟具有较好的口感与安全性。
• 采用好的算法，利用OLED显示屏与按键进行参数调节，实现与用户友好地交互，体验度好。
• HC32F005特点：Cortex-M0+@32MHz,4KB RAM/32KB Flash, 12通道ADC@1Msps, 多路UART，SPI，I2C等丰富通讯外设, 硬件CRC-16模块

随着消费市场需求不断演变，用户开始追求更多可能性：比如想知道设备还剩多少电量和烟油，想避免干烧的吸入口感和低电量的意外，应该如何获取这些信息？等等，更多的市场需求导致了电子烟的主控从8位机逐渐转变至32位机，更多的国产MCU厂商也在争相挤入电子烟的市场。

有数据显示，预计到2030年，电子烟在烟民中的渗透率将达到11.3%，这意味着电子烟用户规模将从2020年的0.15亿人次增加到2030年的0.31亿人次‌。电子烟极大的市场又会引起怎样的市场旋涡呢？
