雾化芯被誉为电子烟的灵魂,对烟油的雾化过程和口感体验起着至关重要的作用。其结构主要由发热体和导油材质两部分组成。发热体是核心元件,负责通过电流加热雾化烟油,形成烟雾,其形状多样,包括发热丝、网状和金属膜等,材料常用铁铬铝合金、镍铬合金等。发热体的电阻影响烟雾大小和口感,低电阻适合追求大烟雾,而高电阻则更注重口感还原。导油材质分为棉芯和陶瓷芯,棉芯以其高还原度和强雾化能力受到青睐,陶瓷芯则因其细腻的口感和良好的一致性而受到欢迎。了解雾化芯的结构与原理,有助于提升电子烟的使用体验。

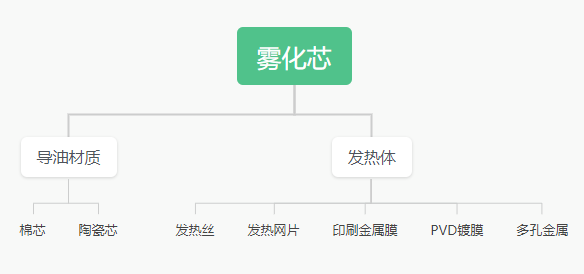

雾化芯称得上是电子烟的灵魂,是烟油雾化的场所,是电子烟口感体验的重要影响因素之一。从结构上来看,雾化芯主要由两大部分组成,分别是发热体和导油材质。

雾化芯结构解析:发热体+导油材质

1、发热体

发热体是电子烟的核心元器件之一,其核心功能主要为加热并有效雾化烟油,基本原理是通过电池供电给发热体组件,电阻丝发热使电阻丝周围的烟油及其溶解物挥发,形成烟雾,从而让吸烟者达到吞云吐雾的效果。

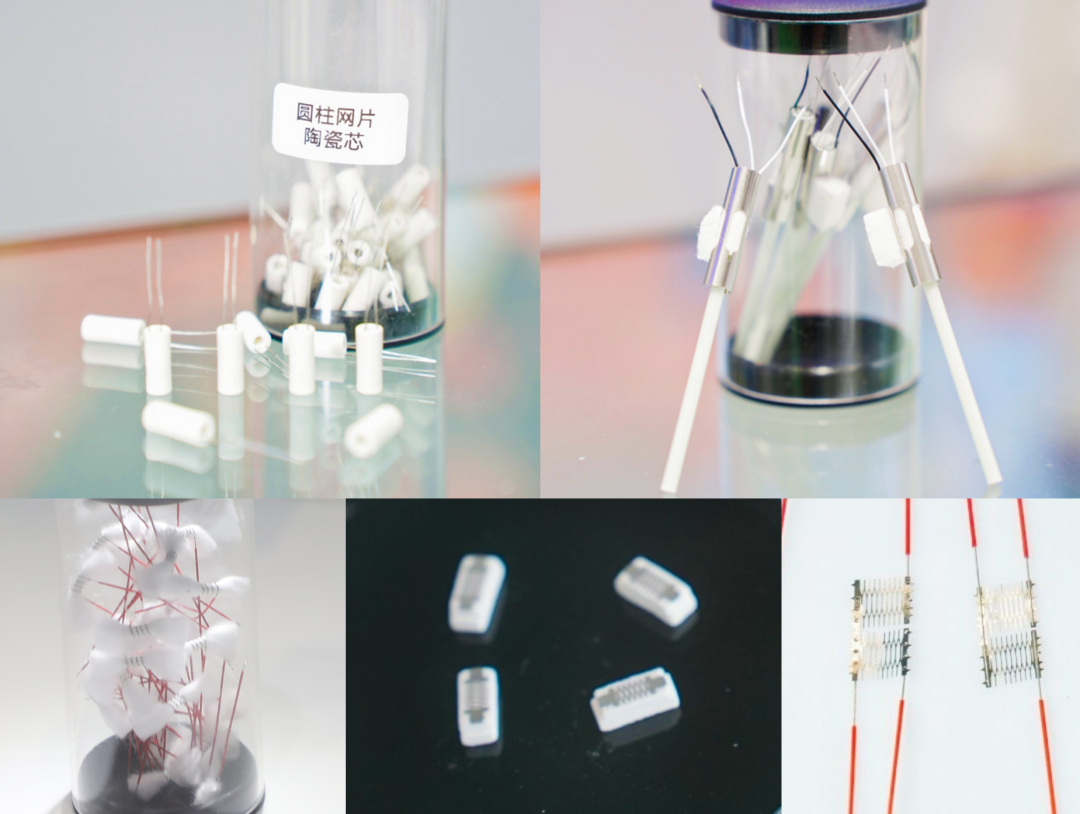

行业一般都叫发热丝,实际上,除了丝状,发热体还可以是片状、网状,甚至是一层金属膜。形状的不同,生产工艺也不同。

比如,发热丝是通过拉拔工艺制备;MESH网片一般是采用蚀刻工艺;金属发热膜则是通过厚膜印刷+高温烧结工艺来制备。

在材质方面,发热体有铁铬铝合金、镍铬合金、纯镍丝、不锈钢、钛合金(不常见)等。

发热体的一些要求如:耐高温、高温时物化性质稳定、高温时无有害物质释放等。

发热体的阻值:发热丝的阻值很大程度上决定了烟雾的大小和口感。追求大烟雾使用低电阻发热丝,追求口感还原度使用高电阻发热丝。在发热丝长度相同的情况下,发热丝越粗,电阻越小;在发热丝粗细一致的情况下,发热丝越短,电阻越小。一般情况下,发热丝阻值在0.2-1.0属于大烟雾型,大于1.0的为口感型。

发热体原理:电阻加热,利用电流流过导体的焦耳效应产生热能,从而加热液体进行雾化。

雾化芯结构解析:发热体+导油材质

焦耳定律(Joule's Law)是定量说明传导电流将电能转换为热能的定律。内容是:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电的时间成正比。焦耳定律数学表达式:Q=I²Rt;对于纯电阻电路可推导出:Q=W=Pt;Q=UIt;Q=(U²/R)t。

其中Q指热量,单位是焦耳(J),I指电流,单位是安培(A),R指电阻,单位是欧姆(Ω),t指时间,单位是秒(s),以上单位全部用的是国际单位制中的单位。

2、导油材质

根据导油材质的不同,雾化芯被划分为两大类,分别是棉芯和陶瓷芯。

棉芯:早期的形态是发热丝绕棉,或者绕玻纤绳,现如今流行的是蚀刻网片包棉。其中棉的材质有天然棉、麻、纤维素、有机、无机、合成等品类。棉芯特点是还原度高,雾化爆发力强。

雾化芯结构解析:发热体+导油材质

陶瓷芯:据不可考证的说法,最早的陶瓷芯是用在CBD上,后面是18年换弹式小烟兴起,以FEELM为代表的陶瓷芯经历了一波行业高潮。在形态上,不同陶瓷芯主要看发热体的嵌入方式,如竖发、横发、厚膜印刷、钢片嵌入式等,材质是一种多孔陶瓷。陶瓷芯特点是口感细腻,一致性好。

原文始发于微信公众号(雾化科技展):雾化芯结构解析:发热体+导油材质
