基于芯海科技MCU的小尺寸彩屏显示解决方案

该文章介绍了芯海科技推出的小尺寸彩屏显示解决方案，强调了彩屏作为智能终端的重要性。该方案通过优化硬件和软件，实现了高性能、高可靠性和高稳定性的显示效果，支持多种分辨率的彩屏显示，适用于电动牙刷、电子烟、TWS耳机仓等智能设备。文章提到方案的优势包括MCU作为核心控制单元、支持外接SPI FLASH、多种外设接口和扩展方式，以及适配不同性能与价格需求的MCU产品。硬件系统框图和屏幕刷新频率也被详细说明。此外，芯海科技提供了完善的软件服务，包括驱动程序、示例代码和GUI库，以及端到端的技术支持和服务，帮助客户快速上手，缩短开发周期。总体而言，芯海科技的小尺寸彩屏解决方案为客户提供了快人一步的产品竞争优势。

彩屏是智能终端的“颜值使者”，重要性不言而喻。

当前，智能化产品早已覆盖了人们日常生活的各个方面，并不断追求更高的创新性、个性化和品质感，吸引消费者的关注。面对这样的市场趋势，实现多功能信息彩屏显示的智慧终端产品能够带来令人惊艳的视觉效果和独树一帜的交互体验，或将成为不可阻挡的终端产品设计趋势。

近日，芯海科技基于公司旗下系列MCU产品，推出了小尺寸彩屏显示解决方案。该方案通过优化硬件部署和软件算法，实现了高性能、高可靠性和高稳定性的显示效果。同时，方案支持多种分辨率的彩屏显示，适用于电动牙刷、电子烟、TWS耳机仓、仪器仪表等各类智能设备，提供更具个性的创意显示方案，受到市场和客户的热烈关注。

方案优势简述

在芯海科技小尺寸彩屏显示方案中，MCU作为核心控制单元，负责整个系统的协调和控制。TFT彩屏以其精准的颜色控制和快速响应，广泛应用在多个领域中。每个像素点后的独立薄膜晶体管提供了精确的色彩渲染，让显示效果更加生动饱满。

该方案通过简单的SPI通信接口使得MCU易于与TFT屏幕连接，便于项目开发与集成；方案支持外接SPI FLASH，确保了大容量数据的存储，对于播放图片或视频尤为关键。此外，芯海科技还针对不同的应用场景，提供了多种不同的外设接口和扩展方式，方便客户进行定制化开发。

硬件系统框图如下：

芯海MCU系列适配产品

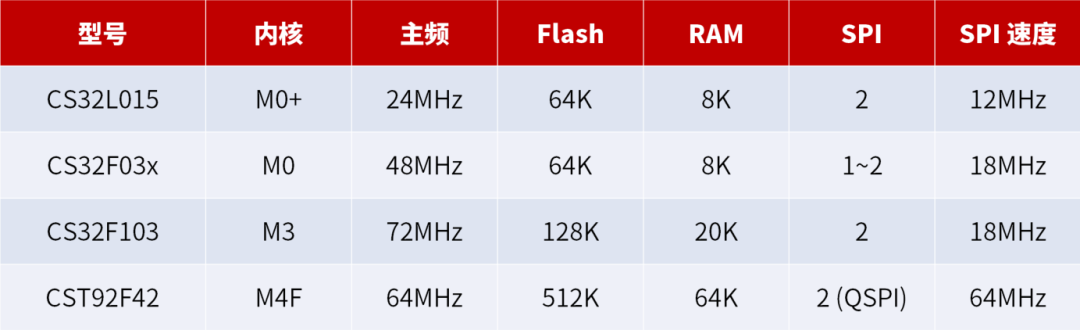

芯海科技小尺寸彩屏显示方案可采用CS32L015、CS32F03X、CS32F103、CST92F42等系列产品，适配不同应用场景下的性能与价格需求。芯海科技小尺寸彩屏显示方案的适配MCU产品：

CS32L015：2路硬件SPI速度12MHz/S，无DMA，低功耗，性价比很高；

CS32F03X：1~2路硬件SPI速度18MHz/S，有DMA，低功耗，主频高，性价比高；

CS32F103：2路硬件SPI速度18MHz/S，有DMA，主频高，高性能；

CST92F42：2路硬件SPI速度64MHz/S，有DMA，主频高，高性能，集成蓝牙；

基于芯海科技MCU的小尺寸彩屏显示解决方案

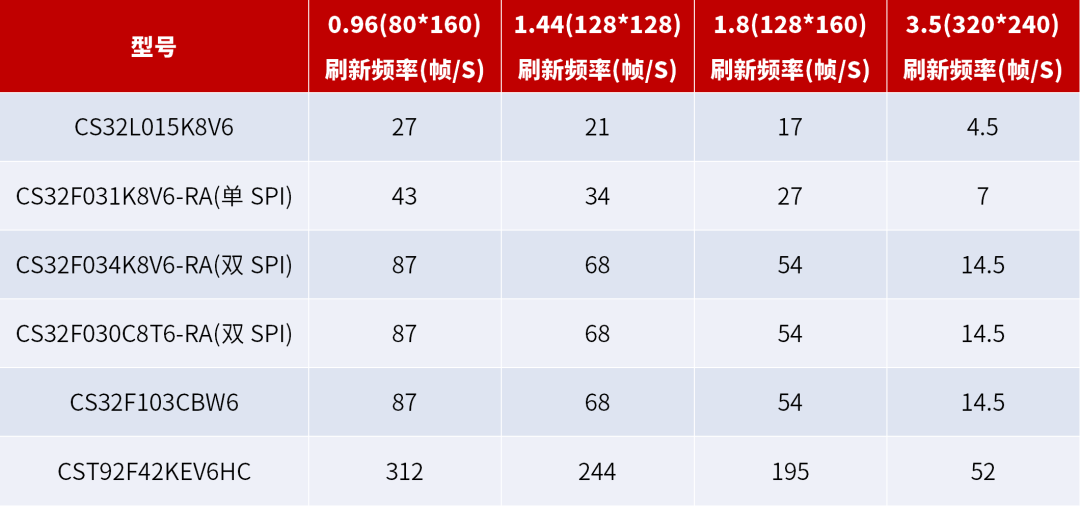

屏幕的刷新频率如下（读取外挂FLASH）：

基于芯海科技MCU的小尺寸彩屏显示解决方案

芯海科技小尺寸彩屏显示方案可通过优化MCU的参数和性能，实现了高效的显示控制和数据处理能力，确保显示效果和节能降耗的完美结合。

快人一步的开发服务

除了硬件解决方案外，芯海科技还提供了一系列完善的软件服务，包括驱动程序、示例代码和完整的GUI库等。这些软件服务可以帮助客户快速上手，缩短开发周期，提高开发效率。同时，芯海科技还为客户提供了端到端的技术支持和服务，帮助客户解决开发过程中遇到的问题和困难。

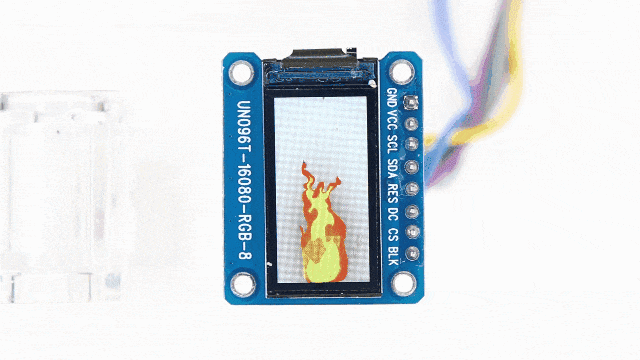

目前，芯海已开发出MCU与TFT及FLAHS之间的SPI通信底层程序，并做好TFT显示屏的DEMO板可供演示，可提供硬件原理图、TFT彩屏驱动显示和外挂FLASH程序等，帮助客户快速实现产品开发和上市。

基于芯海科技MCU的小尺寸彩屏显示解决方案

总之，芯海公司小尺寸彩屏解决方案以强大的性能、多样的选择、快速的开发支持，为客户打造快人一步的产品竞争优势。如果您正在寻找一个能够让产品迅速在市场中脱颖而出的显示解决方案，欢迎联系芯海科技！
