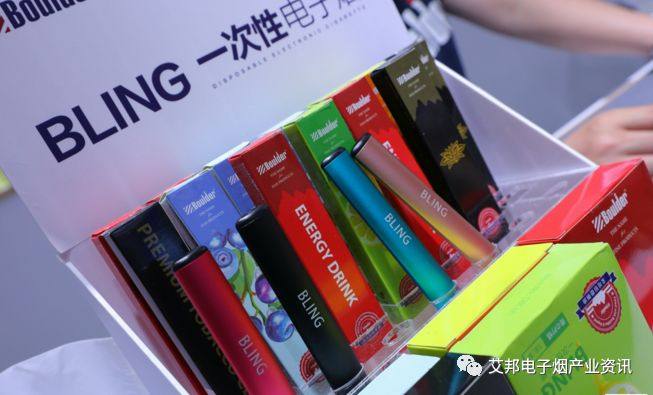

图 铂德BLING一次性烟
一次性电子烟的组成比较简单：烟油、烟弹、电池全部集合在一起，结构由开模外壳、雾化器、电池、咪头等几部分组成。

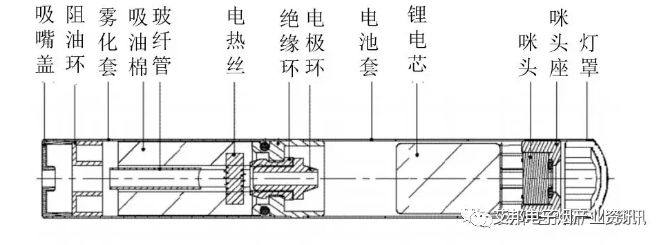

图 一次性电子烟结构 来自CN202262413U
下面给大家分享下一次性烟的控制系统解析，如有不同意见或更好地建议，欢迎加入艾邦电子烟交流群一起交流探讨。
长按上方二维码，可加入
提到电子烟的控制系统，多数人的直觉反应是PCB板（又称印刷电路板，是电子元器件电气连接的提供者）、导线及开关等部件按照特定要求组合形成的体系。
但严格说来，完整的控制系统不仅包括由中央控制器、连接导线、电阻、电容、电感等组成的电子电路硬件系统，也包括用于实现各种功能保护、控制元器件准确执行命令的程序语言，也就是软件部分。
图 SKT一次性烟
硬件系统是电子烟控制系统的基础，具有较侈的共性，而程序语言的设计往往灵活多变，千差万别。出于这样的考虑，本节仅结合电子烟控制系统的硬件系统，重点介绍系统组成、实现各种操作模式及功能保护的电子电路
一、控制系统组成
一次性电子烟结构组成简单，它的控制系统主要起着管理以及协调气动开关、雾化器、聚合物锂电池、指示灯共同作用。
图一次性电子烟的控制系统框图
二、关键元器件
在一次性电子烟中，绝大部分采用了气动开关，又称气流感应开关，行业内称之为味头。
1、气动开关的结构与工作原理

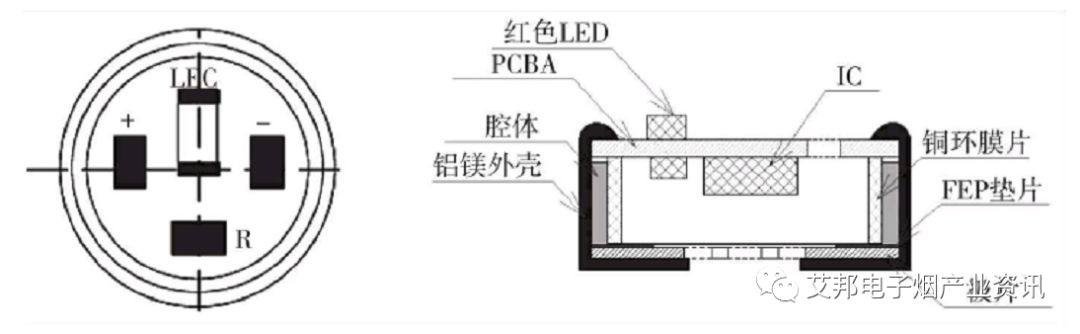

气动开关的结构如图所示，主要由极片、振膜、垫片、腔体、外壳、PCB组件、LED等组成。
图 气动开关结构图
气动开关内部的极片和振膜共同构成平板电容结构，当气流进入腔体后，膜片开始振动，引发电容两端电场变化，产生随气流变化而变化的电压信号，完成气流信号到电信号的转化。

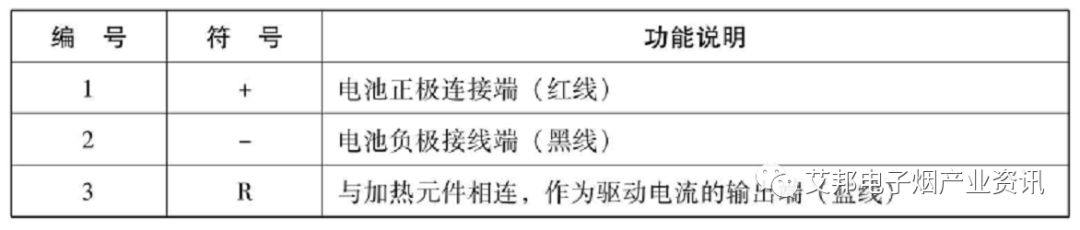

图 气动开关引脚功能说明
下面是气动开关封装和电路连接图，其中引脚1用于检测气流转换后的电压信号，引脚2和引脚5为电源端子，引脚3为LED输出端，引脚4为负载输出端。当引脚1检测到电压变化后，引脚4输出信号使加热元件接通电源，同时引脚3输出信号，LED灯点亮指示工作状态。
图 一次性电子烟IC引脚及接线图
气动开关工作过程：当有抽吸动作时，气动开关检测到吸烟产生的负压，内部输出开关打开，加热丝发热，烟油在热作用下雾化并随气流从烟嘴端冒出。
气动开关具有如下功能：
-
检测电池电压，电压低时连续闪烁报警；
-
吸烟时，控制LED灯亮；
-
吸烟完毕，关闭内部输出开关，LED灯随之熄灭。
2、集成IC性能说明
在一次性电子烟的气动开关内，为了集成相应的管理功能并置入控制程序，往往将烧写有程序语言的芯片与气动开关集成为一个IC元件，其内部往往集成加热元件驱动、LED驱动及充电器电路，并且采用ASIC设计，这样就不会出现中央控制器方案死机现象，也不会出现因低于临界电压而引起的芯片无法复位现象。

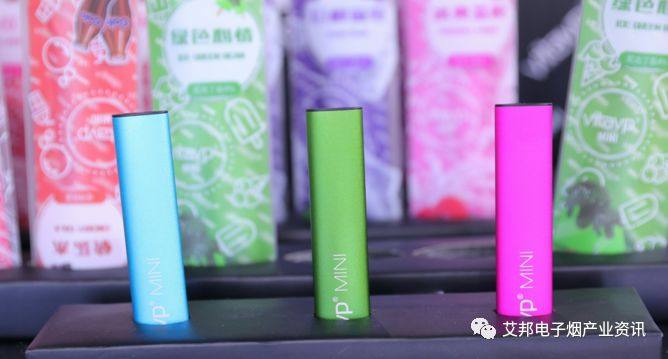

图 vitavp MINI一次性小烟
电压方面，恒定输出3.6V电压，可保证抽烟时的烟雾量，如果带有加热元件短路保护功能，在负载电阻小于10时可输出截止。一般省电模式下静态电流小于5μA，工作状态下雾化丝电流为1A左右。
充电性能方面，当锂电池充电电压低于27V时为涓流充电，可确保不损坏电池，保证安全；充至2.7V以上时，开始大电流充电，当电压接近4.2V时，充电电流逐步下降，充电电压的检测误差可达到1%以内。
由于具有可视化的LED工作指示功能，所以可根据不同的应用状态，在芯片启动、吸烟时间、电压检测、短路保护和充电过程中，都有可区别的LED状态指示。
3、控制模块的功能实现
一次性电子烟的集成IC内含短路保护功能（SCP)、欠压保护功能（UVLO)、过热保护功能（OTP)及LED工作指示功能，可以有效完成电子烟工作中的参数检测，控制系统始终按照设定的流程参数正常运行。
图 一次性电子烟控制芯片电路模块组成图
下面对控制板上各功能模块逐一做简单介绍：
振荡器（OSC）：系统内部集成有一个中心振荡频率为33KHz的时钟控制信号，为系统内部电路提供所需要的时钟频率，以保证芯片正常工作及指示功能的正确性。
保护控制模块：该芯片内部集成有欠压保护模块（UVLO)，用于检测系统电池的供电电压，当工作电压低于3.1V时，UVL0输出使能有效；短路保护模块（SCP)，用以指示雾化丝的负载电阻小于1Ω的情况；过温保护模块(OTP)，用于控制系统的工作温度，防止因系统过热而缩短芯片使用寿命。
气流开关：该系统内部集成有一个气流开关，检测到负压大于某个设定值时（约300Pa)会产生一个控制信号。不同厂家生产的咪头，其灵敏度会有一定差异，故检测的负压值也不尽相同。
充电模块：内部集成充电管理，外部直接连5V电压即可给锂电池充电。
LED显示模块：状态信息指示，具有渐亮渐火效果及闪烁功能。
AT输出模块：集成M下输出，直接与加热元件相连。
LOGIC控制：系统的各模块山中央控制器进行逻辑控制。
