红外热像助力电子烟加热不燃烧产品的研发（附视频）

图福禄克徐灿锋经理精彩分享

电子烟行业对温度测量主要体现在研发测试和生产质检上，其中研发过程中主要测试基材导热性、发热丝排布以及整机；生产质检主要有最高温点以及发热均匀性测量形式。

温度检测方法很多，目前主要使用的有热电偶（TC）和热电阻（RTD），它们都属于接触式测温方法，而这类测温方法存在以下问题：

无法做到表面整体温度分析；
探测器布点稀疏，可能会错漏检测点；
小目标无法检测，特别是毫米级或更小尺寸的目标；
无法自动找出最高/最低温度，并进行自动跟踪；
反应慢，特别在温度剧烈变化时。

接触式测温方法存在一定的局限性，因此相对来说，红外热像就具有以下特点：

整体温度分析：最多78.6万个温度检测点，表面温度全覆盖；
可检测小目标：标准镜头最小检测140微米、加装微距镜头最小可检测25微米的目标；
非接触更安全：红外辐射测温，无需与目标接触；
温度响应快速：帧频最高可达240Hz，适合目标快速移动或转动，以及温度的快速变化；
分析功能齐全：高低温自动捕捉、可移动点和可移动区域、温度数据的录像、USB/高速以太网实时数据传输等。

我们可以看到，红外热像测温可以有效解决传统接触式测温所遇到的问题，比如它不仅可以解决传统接触式测温方法无法做到表面整体温度分析的问题，还可以自动寻找表面的最高温度点。

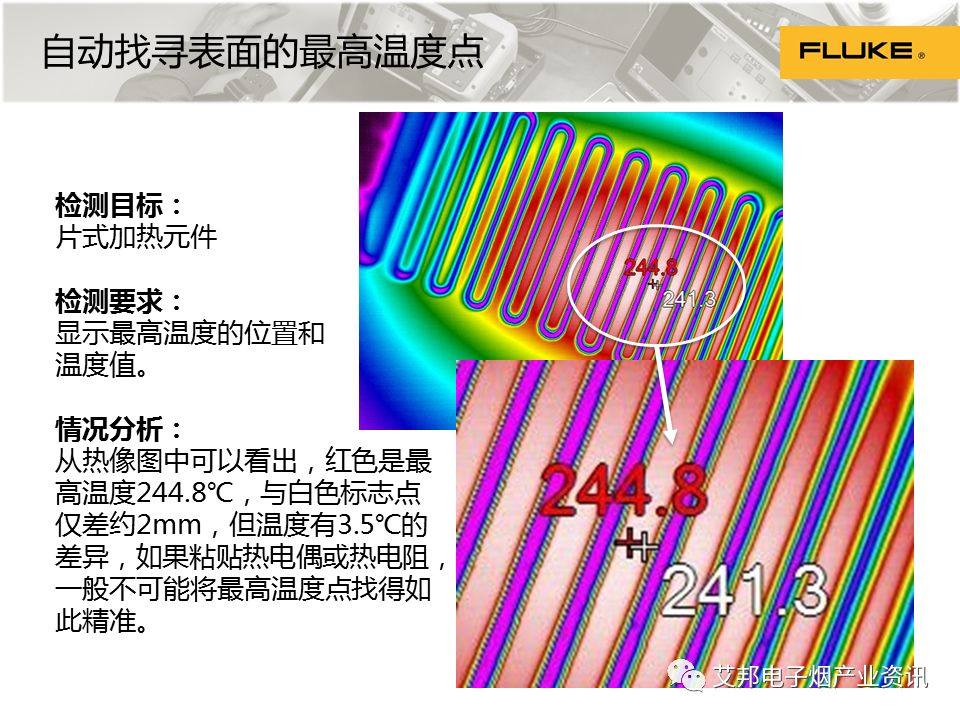

图红外热像可自动找寻表面的最高温度点，源自福禄克资料

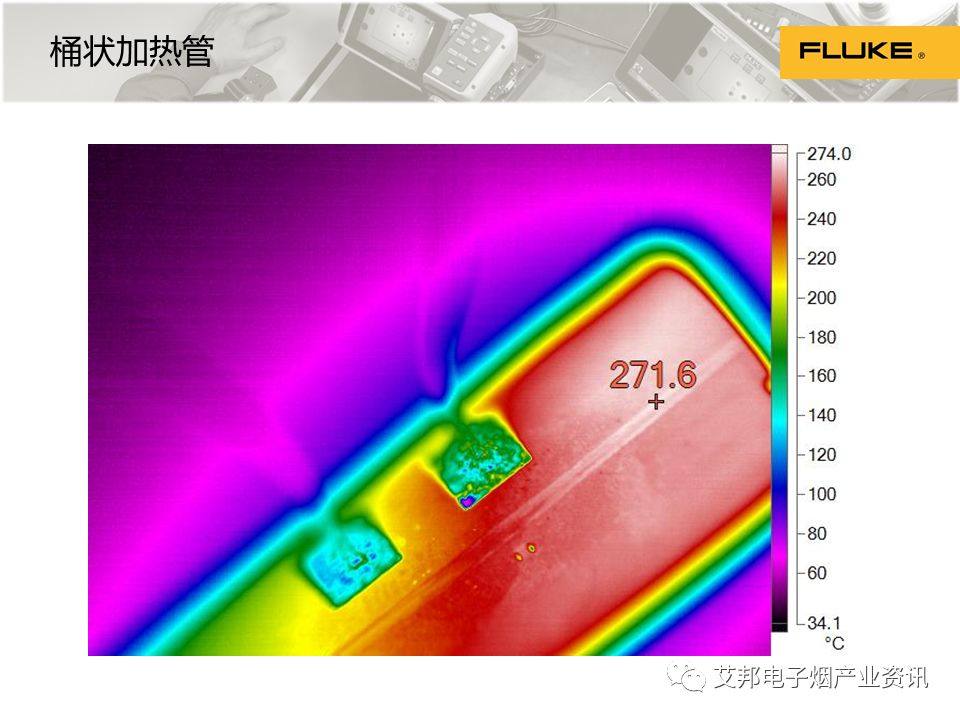

图桶状加热管温度检测，源自福禄克资料

图针式加热元件温度检测，源自福禄克资料

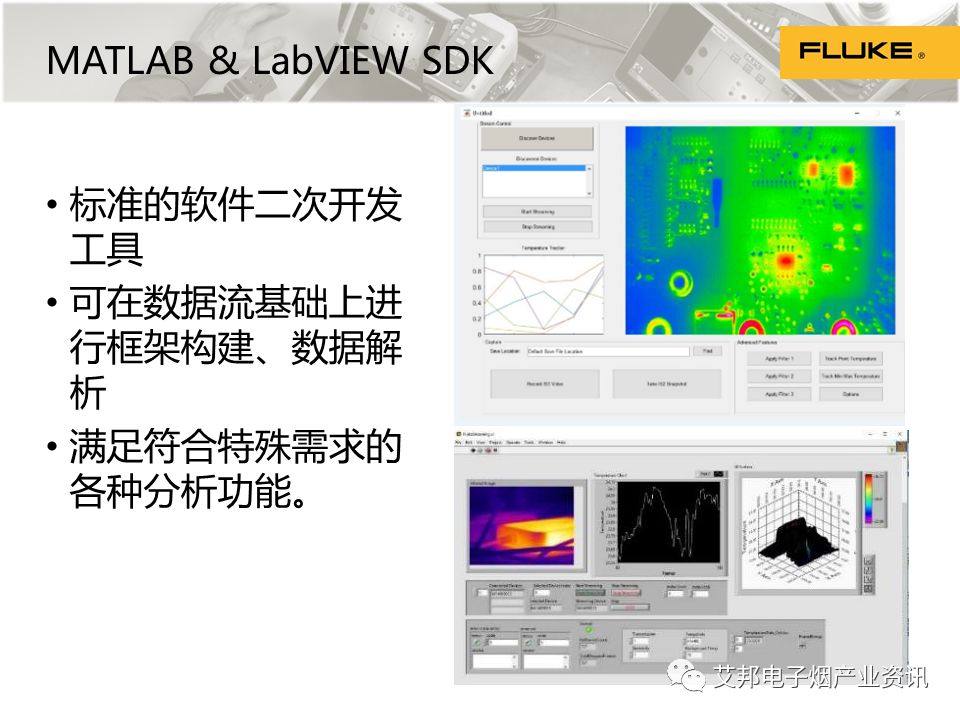

红外热像仪可以对加热不燃烧电子烟的加热元件进行精确、全面的温度检测，同时通过数据连接，可以在相应的软件上对目标上的温度分布情况进行分析。同时，福禄克红外热像仪可提供二次开发工具，可根据自身需求进行二次开发。

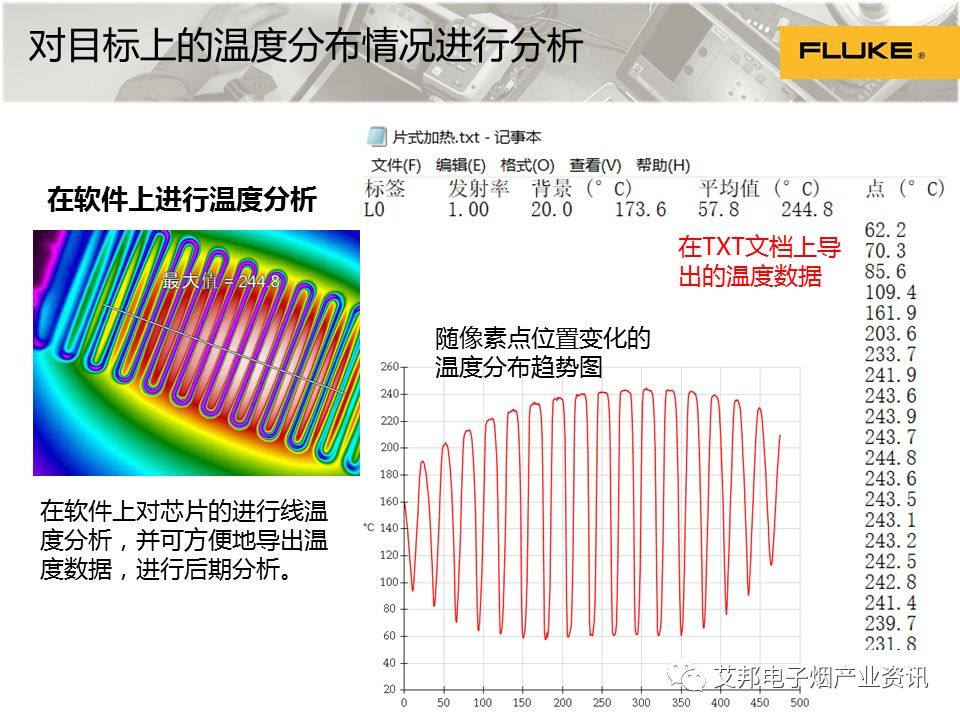

图温度数据分析，源自福禄克资料

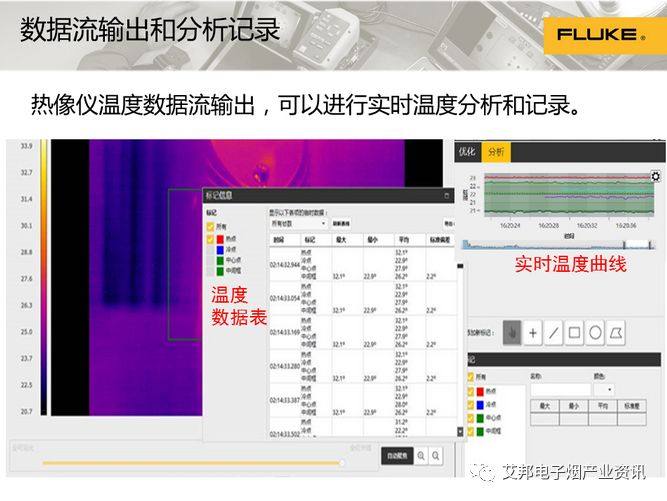

图温度数据分析和记录，源自福禄克资料

图温度分析软件，源自福禄克资料

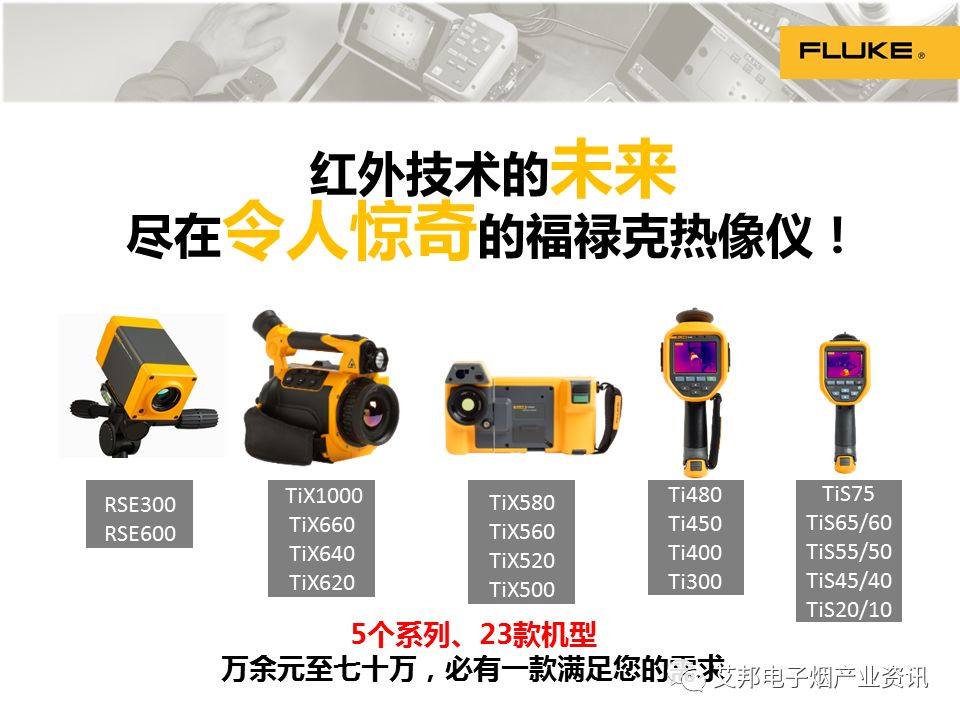

福禄克作为专业的测试设备开发商，针对电子烟行业的温度测量需求提供了良好的解决方案。他们推出了多款红外热像仪，以方便客户根据不同的需求进行选择。同时他们还提供相应数据分析软件的相关服务。

注：图文版权归福禄克所有，未经许可不得转载。
