IML、IMR、IMT这三种工艺作为塑胶装饰重要工艺在手机、汽车上得到广泛应用，最近在电子烟上的应用探讨也在逐步加深。刚刚上市的一款山岚小case黑杰克版，其外壳是采用IML工艺，机身外观漆亮如宝石。随着技术的不断更新优化，IML工艺在电子烟上塑胶外壳上的应用在逐步扩大，麦克韦尔、格林韵达、山岚、易佳特等知名电子烟产品上都有体现，那么IMR和IMT工艺呢？

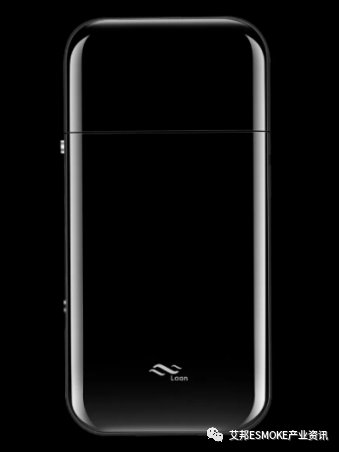

图 山岚小case黑杰克版 来自山岚
在艾邦刚举办的第二届电子烟产业高峰论坛上，电子烟知名企业卓力能有提到IMR，目前正在寻找关于IMR工艺的解决方法；新IMT工艺则是结合目前最流行的3D光学纹理+PVD的装饰工法，在华为、OPPO手机机型上都有所体现。那么IMR、IMT工艺在电子烟塑胶外壳表面装饰中的应用优势如何？

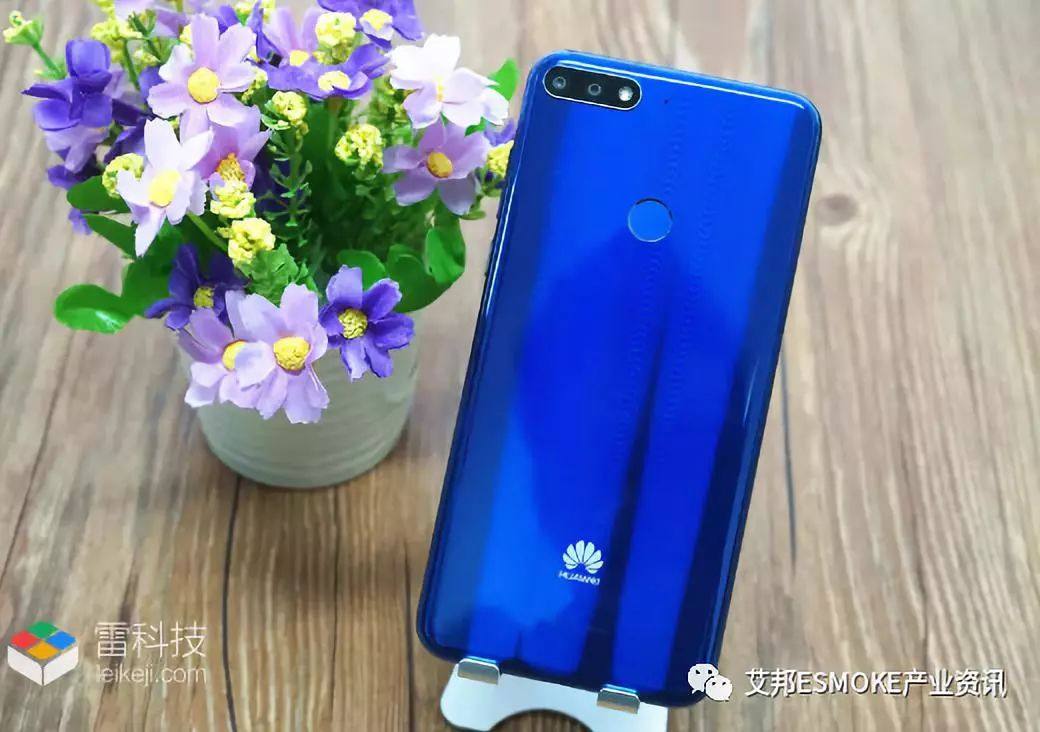

图采用IMT工艺的华为畅享8 图片来自雷科技
下面我们来简单来了解下这三种工艺：
1. IML
IMT（In mold label）：模内镶件注塑，是将内表面印有图案、花纹。文字及Logo的片材热压成产品的3D形状，然后冲切外形及内孔，放入注塑模型腔内注塑，熔融树脂与片材结合形成一体而固化成产品的一种成型方法，称为IML工艺。
图 IML工艺流程 来自群达
优点：IML工艺装饰内衬超细纤维，外表光洁美观，越摸越光亮，具有优良的抗刮性。
缺点：会有脱层隐患。
2. IMR
IMR(In-MouldDecoration
by
Roller)模内装饰技术是将装饰图案及功能性图案通过高精度印刷机印刷在箔膜(film)上,通过高精密送箔装置将箔送入专用成型模具内进行精确定位后,透过射出塑胶原料的高温及高压.将箔膜上的图案转写至塑胶产品的表面。
IMR与IML的区别在于表面有一层PET膜。IMR工艺是笔记本电脑外壳处理的主流工艺。工艺分为四部分：膜片精准对位、片材吸附在模具型腔上、注塑塑胶成型、注塑完成取出。

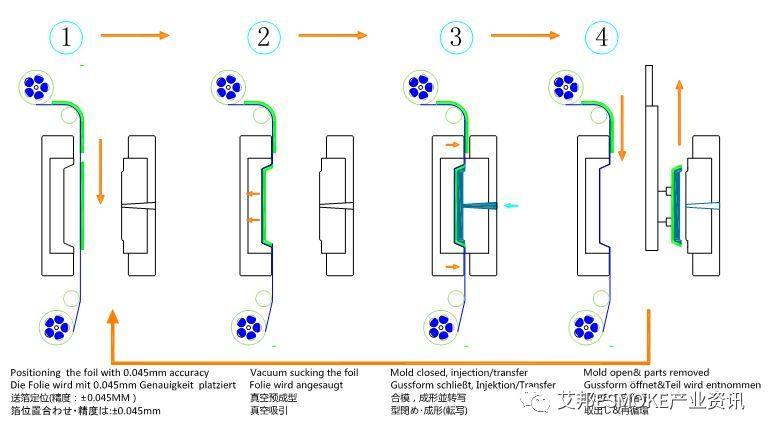

图 IMR工艺流程 来自群达
优点：注塑、转印、成形一体完成，工序简单，产品不易变形。
缺点：膜片企业较少（日写），颜色图案变更复杂，开发成本较高。
3. IMT
模内注塑转印IMT（Inner
Molding Translate label）简单的理解就是模内嵌件注塑IML（Inner Molding
Label）的膜片制作+模内转印注塑IMR（Inner molding
Roller）的转印技术综合并延伸而成的新工艺。与传统IMT工艺相比颜值更高，弧度更大。

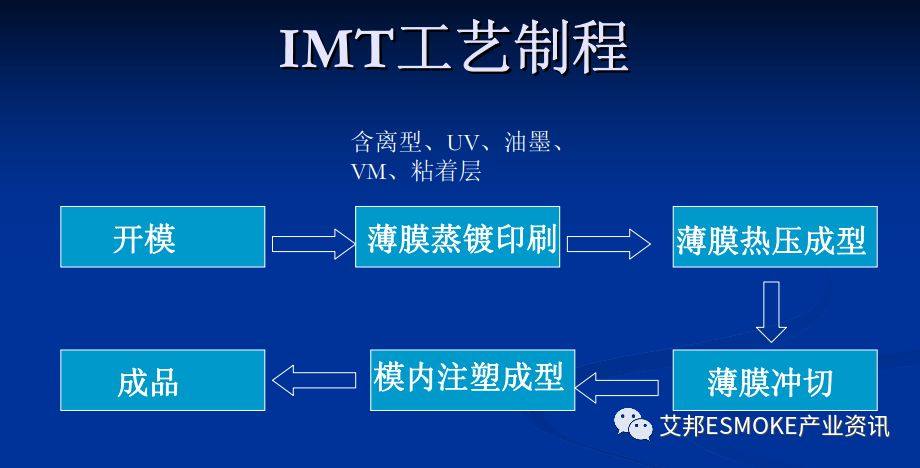

图 IMT工艺流程
新IMT工艺汇集了多种装饰工艺的优点，采纳了IML工艺在FILM制作的优点，吸取IMR工艺注塑成模内转印的优势，结合数码印刷和柯式印刷效果与传统丝网印刷工艺，使IMT工艺适用性强，应用广泛，能够弥补传统的外观装饰工艺的局限性，是对产品外观装饰的高层次创新要求。新的IMT工艺在华为畅享8、OPPOA79塑胶外壳上的成熟应用备受青睐，那么在电子烟上能否采用此工艺解决大曲度弧度问题呢？
市面上的电子烟品牌众多，产品种类各异，根据现有的工艺技术打造出满意的产品，需要结合技术与产品需求、成本等等各方面综合考量，同时还需要产业链上下游的通力合作。目前关于这些相关工艺布局的企业有群达、通达、裕鼎纳米科技、富士康、至精精密、盟特塑胶、汇阳塑胶等企业，如有更多企业成熟方案，欢迎加入讨论。

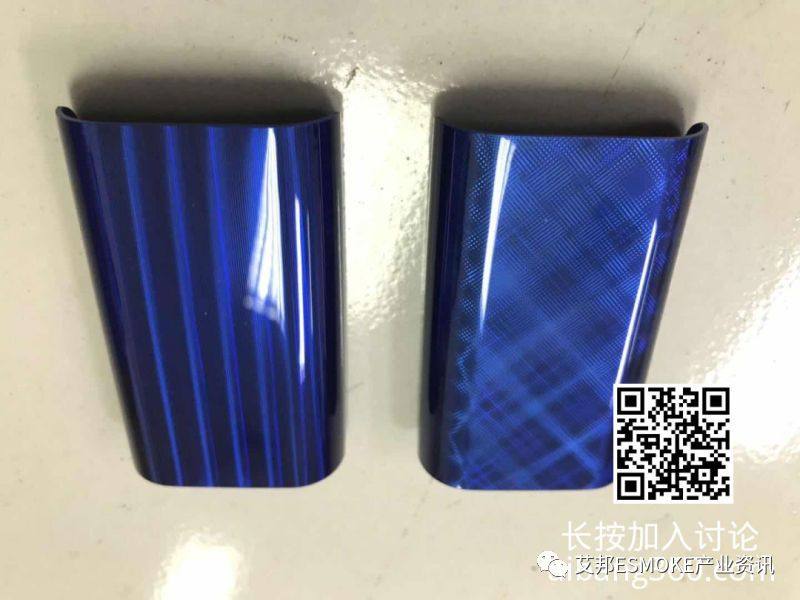

图 电子烟塑胶外壳 来自裕鼎纳米科技
本文来源：群达塑胶、裕鼎纳米科技、艾邦编辑整理
