电子烟发热丝组件的选型及应用

发热丝是电子烟最重要的核心部件之一，它决定了电子烟许多重要性能。在2018年10月20日艾邦举办的“2018年电子烟产业链峰会”上，昂纳自动化的于松兵经理向我们介绍了发热丝组件的选型及应用。

组件种类

发热丝组件的种类可分为：

铆接发热丝组件；
碰焊发热丝组件；
简易绕线发热丝组件；
弹簧圈(鹦鹉螺发热丝)组件；
陶瓷芯发热丝组件；
发热片发热组件。

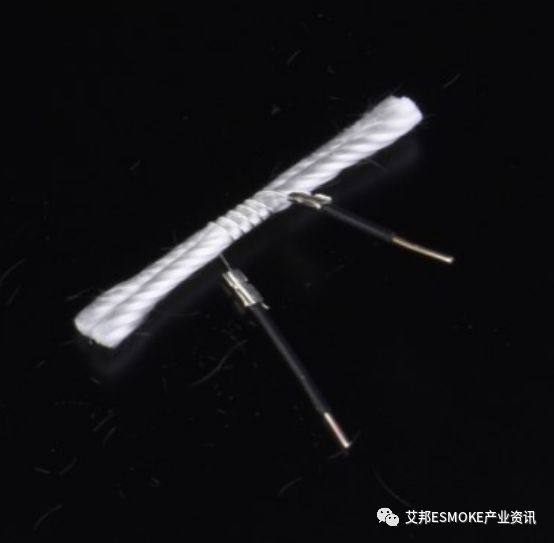

一、铆接发热丝组件

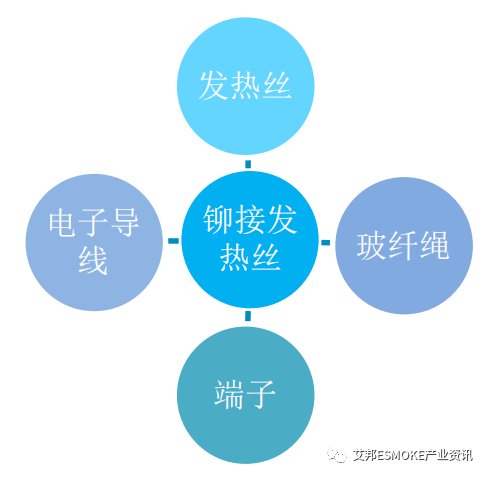

1. 物料构成

2. 应用场合：

各种小烟、连体烟、Tank雾化器中

3. 特点：

优点：结构牢固、抗弯折、阻值稳定

缺点：端子占用一定的空间，设计时需注意尺寸考虑

二、碰焊发热丝

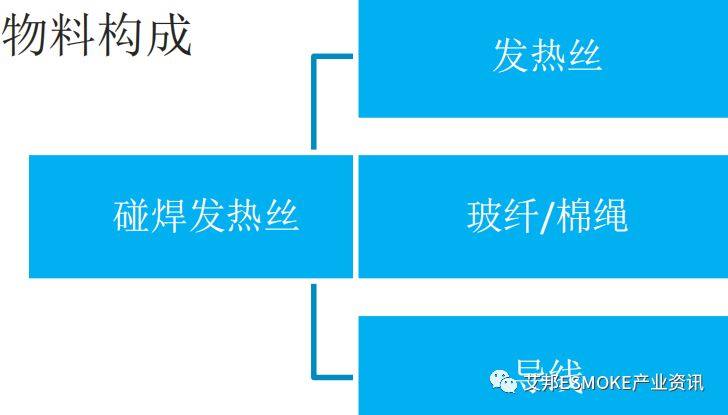

1. 物料构成

2. 应用场合：

各种小烟、连体烟、Tank雾化器等

3. 特点：

优点：电阻稳定/公差小、焊点占空间小

缺点：当直径Φ ≤0.08mm时，焊接困难，良率较低

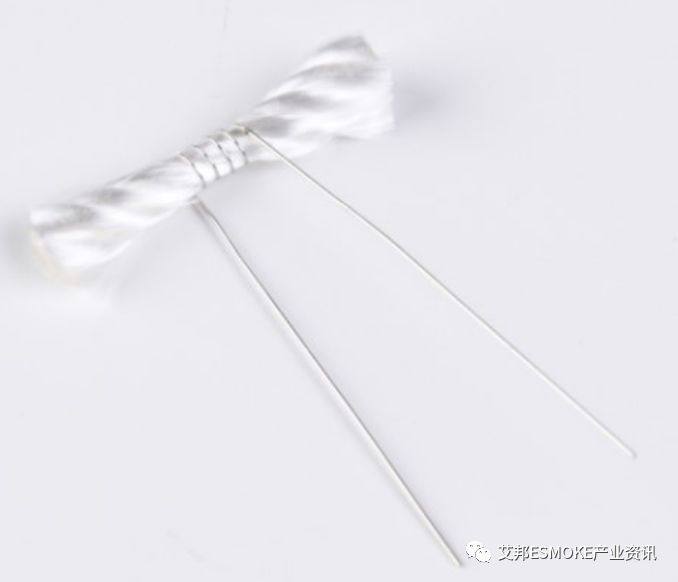

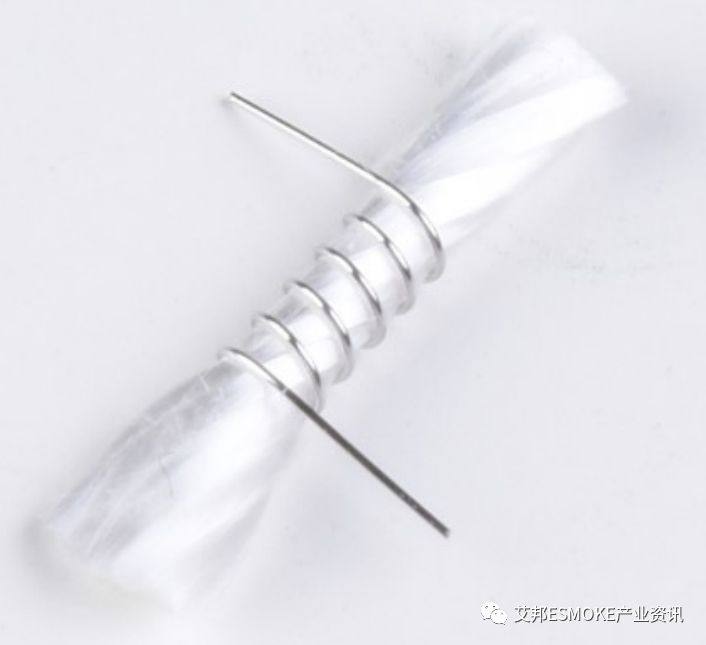

三、简易绕线发热丝

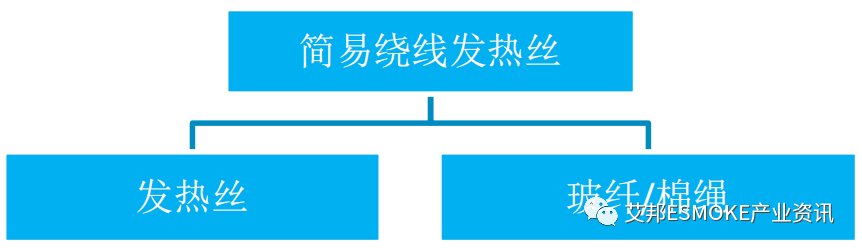

1. 物料构成：

2. 应用场合：

广泛应用于各种扁烟POD雾化器中

3. 特点：

优点：电阻稳定、结构简单体积小，生产效率高适用于体积较小的扁烟POD中

缺点：电热丝在发热同时也起了导电连接作用，会分占一定功率，故产品结构设计及精度要求更高

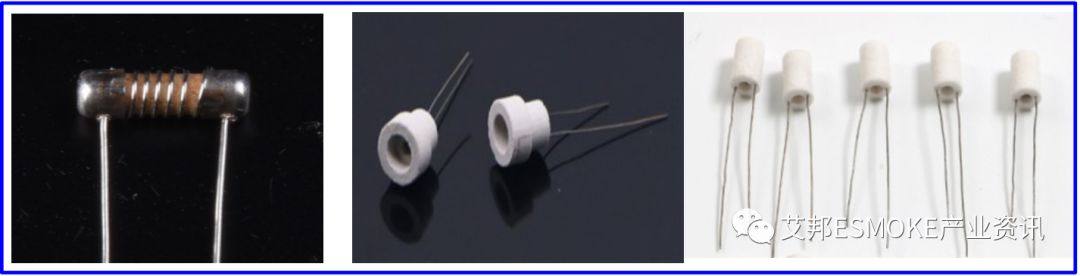

四、陶瓷发热丝

1. 物料构成：

常见的陶瓷芯发热丝分为发热丝外绕式和内部封装式两种，主要由陶瓷体、内部发热丝、引脚连接线组成，个别需要配电极等附属件

2. 应用场合：

可用于小烟雾化器、Tank雾化器、盒子烟雾化器等

3. 特点:

电阻稳定，结构稳定，不易变形

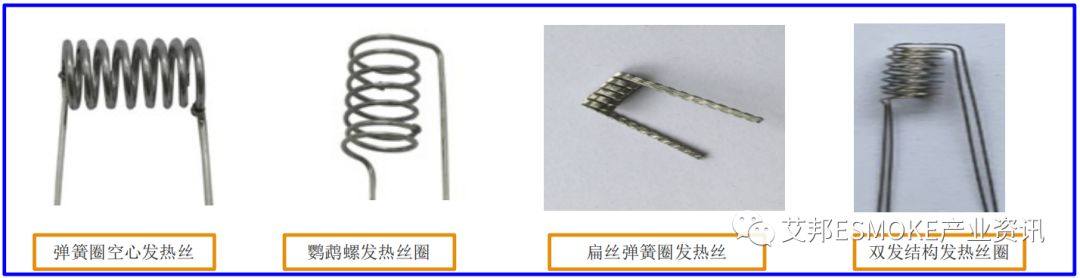

五、弹簧圈发热丝

1. 物料组成：

由发热丝和连接导线组成，经焊接、绕制、折弯工序而成。

2. 应用场合：

多用于大功率电子烟，也受DIY用户青睐

3. 特点：

电阻较小，可同时并联使用

使用时可手工穿导油棉绳或块状棉

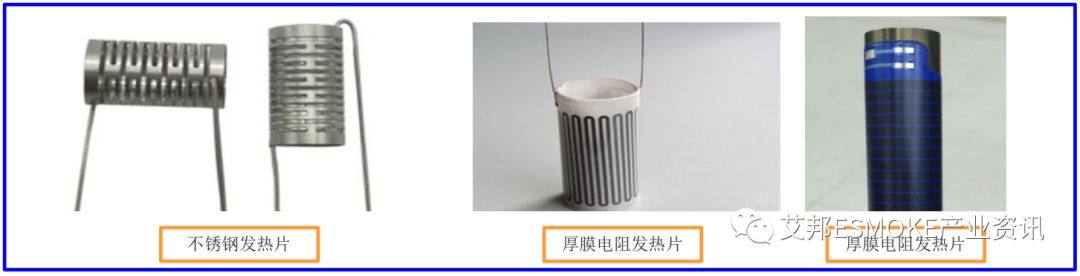

六、发热片发热组件

1. 物料组成：

不锈钢发热片：由不锈钢基材和引脚连线组成。经-冲压--卷边--无缝焊接--焊接工序而成

厚膜电阻：多用于电热水器等即时加热设备，有不锈钢基材通过厚膜工艺加工制成

2. 使用场合：

不锈钢发热片：多用于大功率电子烟中

厚膜电阻发热片：多用于烘烤烟中

3. 特点:

电阻较小，结构稳定，不易变形

产品参数

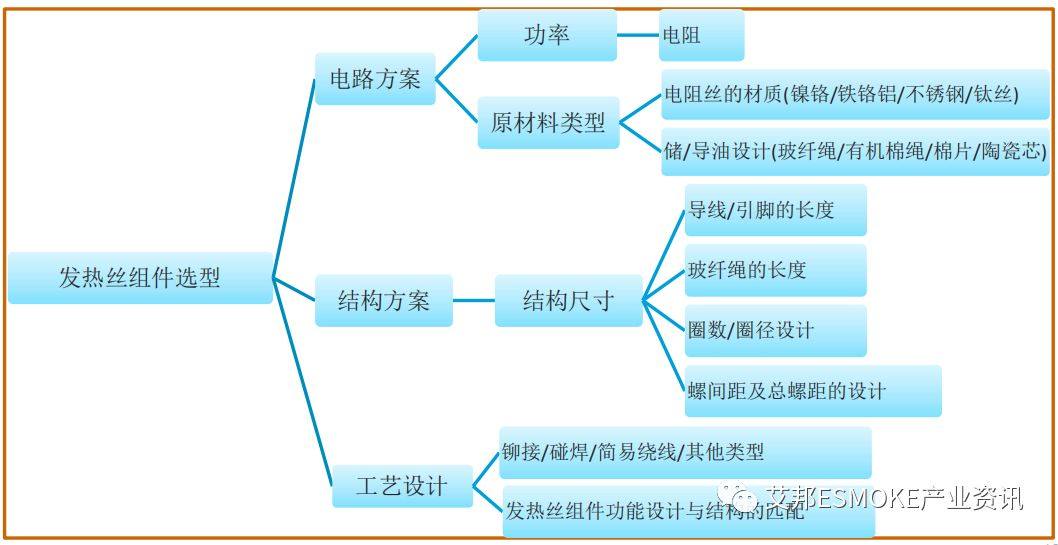

一、产品参数设计

二、重要参数对电子烟的影响

1. 电阻影响

影响烟雾量大小
影响启动的速度
影响吸烟口数
口感

2. 发热丝材质及规格的影响

影响启动速度
影响口感
恒定功率输出或温控设计
影响生产工艺

3. 圈数/螺距的影响

影响发热均匀性
影响发热面积
影响口感
影响装配

4. 玻纤绳/棉绳的影响

是否符合终端客户的需求
影响口感
影响装配
影响储油量

5. 结构尺寸影响

影响结构设计
影响装配

通过以上选型基本满足要求后，还需将发热丝与电池装置、烟油匹配反复验证、试产、对比才能设计出适合此款产品的发热丝组件。

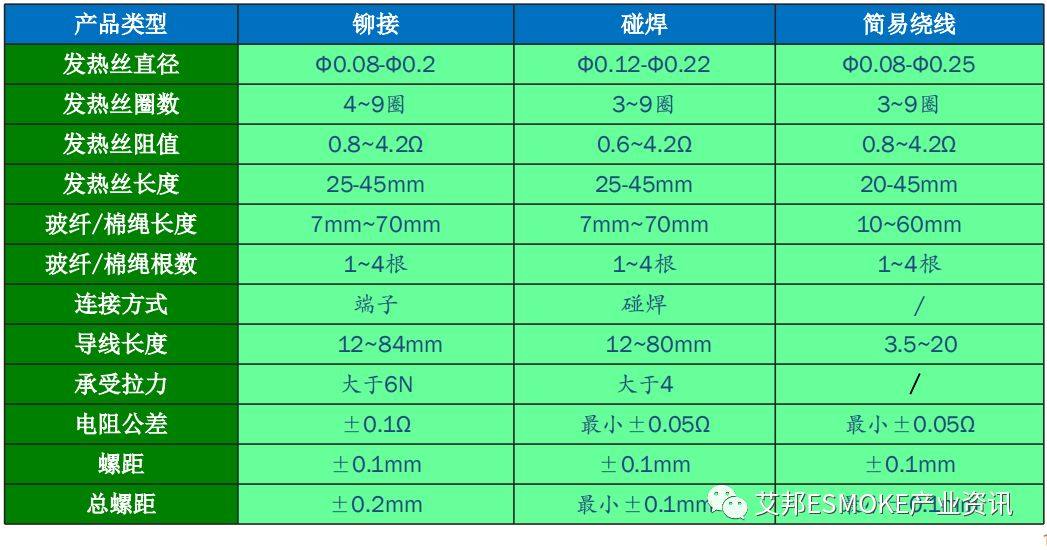

三、常见产品参数/精度
